Автомобиль ВАЗ-21099

Автомобиль ВАЗ-21099

ВАЗ-21099

ВАЗ-21099 Выпуск с 1990 по 2004 г.

ВАЗ-21099 "Lada Samara", "девять-девять" выпускался с 1990 по 2004 г., это первый переднеприводный седан в России. Выпуск данной модели затянулся из-за финансовых проблем в стране в 90-е годы. Изначально этот автомобиль должен был стать первым представителем десятого семейства "ВАЗ", но потом было принято решение присвоить ей добавочный индекс и выпустить автомобиль как модификацию "девятки". Сборка ВАЗ-21099 производилась в г. Тольятти, г. Сызрань и в Украине.
Основные модификации в серийном производстве.
ВАЗ-210993- с карбюраторным двигателем 1,3 л.
ВАЗ-210990 - с карбюраторным двигателем 1,5 л.
ВАЗ-21099i - с инжекторным двигателем 1,5 л.
Интересное из истории.
ВАЗ-21099 "Lada Victory" - полноприводный автомобиль с форсированным двигателем 1600 и задней части трансмиссии от Volkswagen Golf Syncro, устанавливались 14" колёса. Этот автомобиль поставлялся в страны Европы, Азии, Африки, Северной и Южной америки.
ВАЗ-21099 "Lada Sport" - этот автомобиль производился только по индивидуальному заказу на него устанавливался турбированный 8 кл. двигатель.

Двигатель

Четырёхтактный, бензиновый, карбюраторный:
ВАЗ-2108, ВАЗ-21081, ВАЗ-21083
Четырёхтактный, бензиновый, инжекторный:
ВАЗ-2111-80.
Объём системы смазки двигателя: 3,5 литра (включая масляный фильтр)

Система питания

Карбюратор: "Солекс" 2108-1107010, 21081-1107010, 21083-1107010.
Инжектор: распределённый впрыск.
Объём топливного бака: 43 л.

Электронный блок управления (ЭБУ)

GM, Январь 4, Январь 5.1.1, Bosch 1.5.4, Bosch MP7.0
Расположение диагностического разъёма и контроллера (ЭБУ)

Место диагностического разъёма - 3 или 5
Диагностический разъём расположен под торпедой со стороны переднего пассажира (на автомобилях с "высокой" панелью) или внизу центральной консоли (на автомобилях с панелью нового типа).
Место расположение ЭБУ - 9
Контроллер расположен под центральной торпедой панели приборов (слева, от ног переднего пассажира) за крышкой.
Разъём диагностики

Система охлаждения

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости с расширительным бачком.
Объем системы охлаждения: 7,8 л. (включая отопитель)

Система выпуска отработавших газов

Система выпуска отработавших газов представляет собой совокупность элементов глушителя соединенных с выпускным коллектором. В разрыв приемной трубы и резонатора возможна установка катализатора отработавших газов.

Сцепление

Однодисковое, сухое, с центральной пружиной диафрагменного типа.
Привод включения - тросовый.

Коробка

4-x ступенчатая МКПП, с синхронизаторами на всех передачах переднего хода.
5-и ступенчатая МКПП, с синхронизаторами на всех передачах переднего хода.
Объём трансмиссионного масла в коробке: 3,3 л.

Привод

Переднеприводный переднемоторный.
Главная передача - цилиндрическая, выполнена в одном блоке с МКПП.
Дифференциал - конический, двухсателлитный.
Привод колёс - валы с шарнирами равных угловых скоростей.

Подвеска

Передняя подвеска - независимая, пружинная с телескопическими амортизаторными стойками, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.
Задняя подвеска - полунезависимая, пружинная с телескопическими амортизаторными стойками и продольными рычагами соединёнными с поперечной балкой.

Рулевое управление

Рулевой привод - две тяги с резинометаллическими и шаровыми шарнирами.
Рулевой механизм - шестерня-рейка.

Тормозная система

Передние тормоза - дисковые с подвижным суппортом и автоматической регулировкой зазора между диском и колодками, вентилируемые.
Задние тормоза - барабанные, с самоустанавливающимися колодками и регулятором давления задних тормозов.
Стояночный тормоз - ручной, с тросовым приводом на колодки задних колёс.
Объём жидкости в системе гидропривода тормозов 0,55 л.

Электрооборудование

Бортовое напряжение: 12В
Генератор: 37.3701 (для карбюраторных), 9402.3701 (для инжекторных)
Стартер: 329.3708 (1,3 кВт), 5712.3701 (1,55 кВт).
Свечи зажигания: А17ДВ

Общая схема электрооборудования ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099 с низкой панелью, "Стандарт".
Общая схема электрооборудования ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099 с высокой панелью, "Люкс".
Общая схема электрооборудования ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099 с евро-панелью.

Кузов

4-х дверный, седан (5-мест)

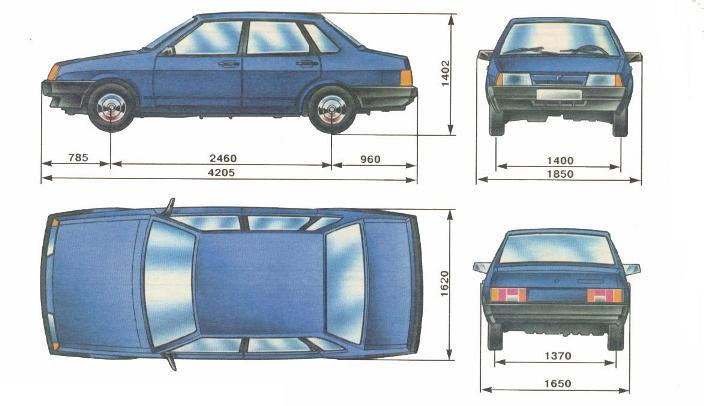

Габаритные размеры ВАЗ-21099

Масса

Снаряжённый автомобиль - 970 кг.
Грузоподъёмность - 425 кг.
РУКОВОДСТВО ПО РЕМОНТУ И ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ ВАЗ 2108, 2109, 21099 1984-2006 БЕНЗИН, ЦВЕТНЫЕ ФОТО.

РУКОВОДСТВО ПО РЕМОНТУ И ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ ВАЗ 2108, 2109, 21099 1984-2006 БЕНЗИН, ЦВЕТНЫЕ ФОТО.

Книга ВАЗ 2108, 2109, 21099 1984-2006 с бензиновыми двигателями 1,1 л, 1,3 л,1,5 л, 1,5i л, цветные фото. Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля.

В настоящем руководстве приведена подробная информация о: техническом обслуживании ВАЗ 2108, 2109, 21099, конструкции всех систем, отдельных узлов и агрегатов, информация по ремонту и регулировке двигателей рабочим объемом 1,1 л; 1,3 л; 1,5 л; 1,5i л и их систем (питания, охлаждения, карбюратора, управления, выпуска отработавших газов, зажигания), механической коробки передач, передней и задней подвески, рулевого управления, тормозной системы, кузова и его электрооборудования, систем отопления и вентиляции.
