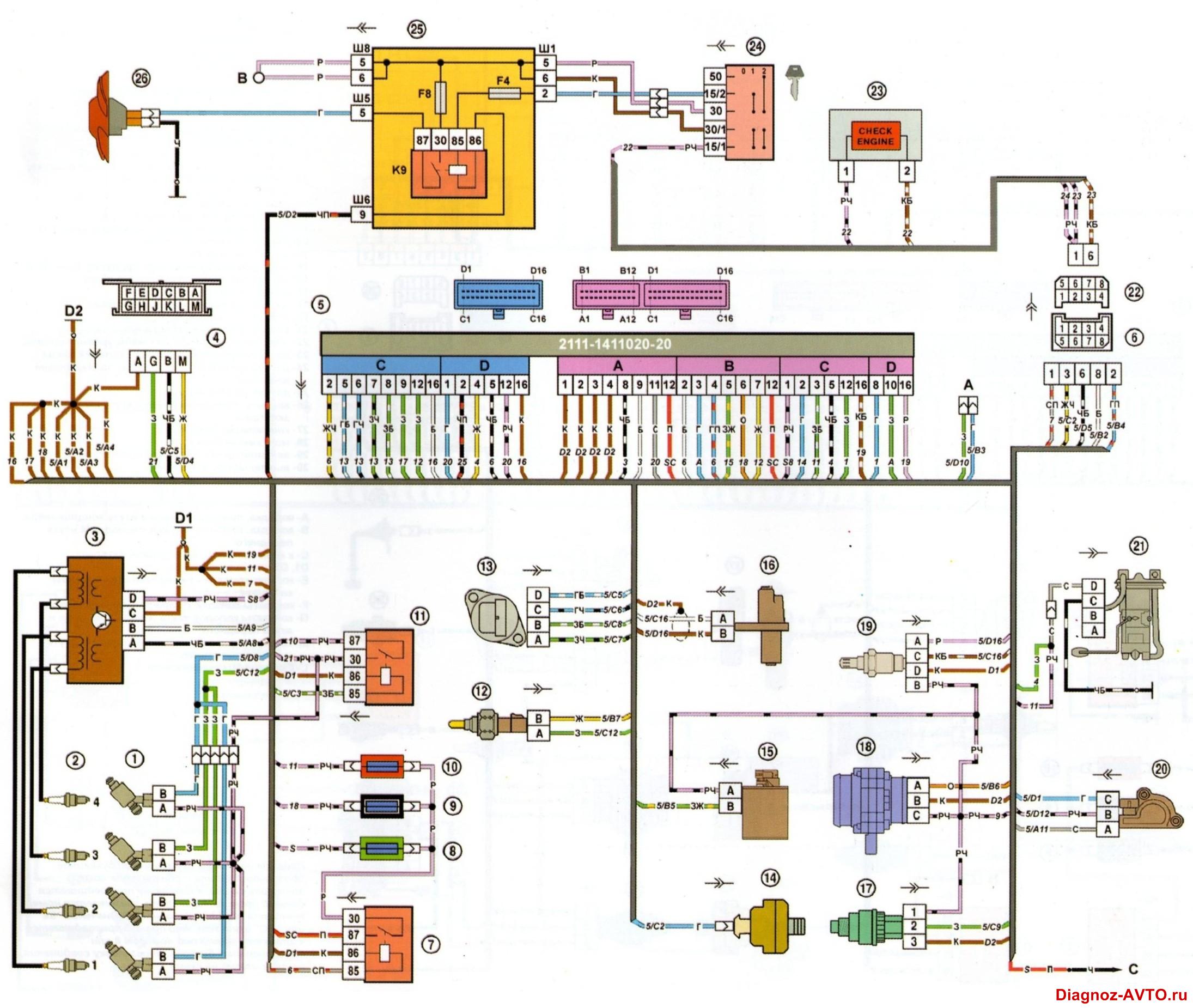

1 - форсунки;
2 - свечи зажигания;
3 - модуль зажигания;
4 - колодка диагностики;
5 - контроллер;
6 - колодка, присоединяемая к жгуту панели приборов;
7 - главное реле;
8 - предохранитель цепи питания датчика скорости и датчика массового расхода воздуха;
9 - предохранитель цепи питания электробензонасоса;
10 - реле электробензонасоса;
11 - датчик температуры охлаждающей жидкости;
12 - регулятор холостого хода;
13 - датчик детонации;
14 - электромагнитный клапан продувки адсорбера;
15 - датчик положения коленчатого вала;
16 - датчик скорости;
17 - датчик массового расхода воздуха;
18 - датчик кислорода;
19 - датчик положения дроссельной заслонки;
20 - электробензонасос с датчиком уровня топлива;
22 - колодка, присоединяемая к жгуту системы зажигания;
23 - контрольное табло;
24 - выключатель зажигания;
25 - монтажный блок;
26 - электровентилятор системы охлаждения;

А - колодка, присоединяемая к жгуту кондиционера;
В - к клемме "В+" генератора;
С - к клемме "+" аккумуляторной батареи;
D1,D2 - точки заземления.
