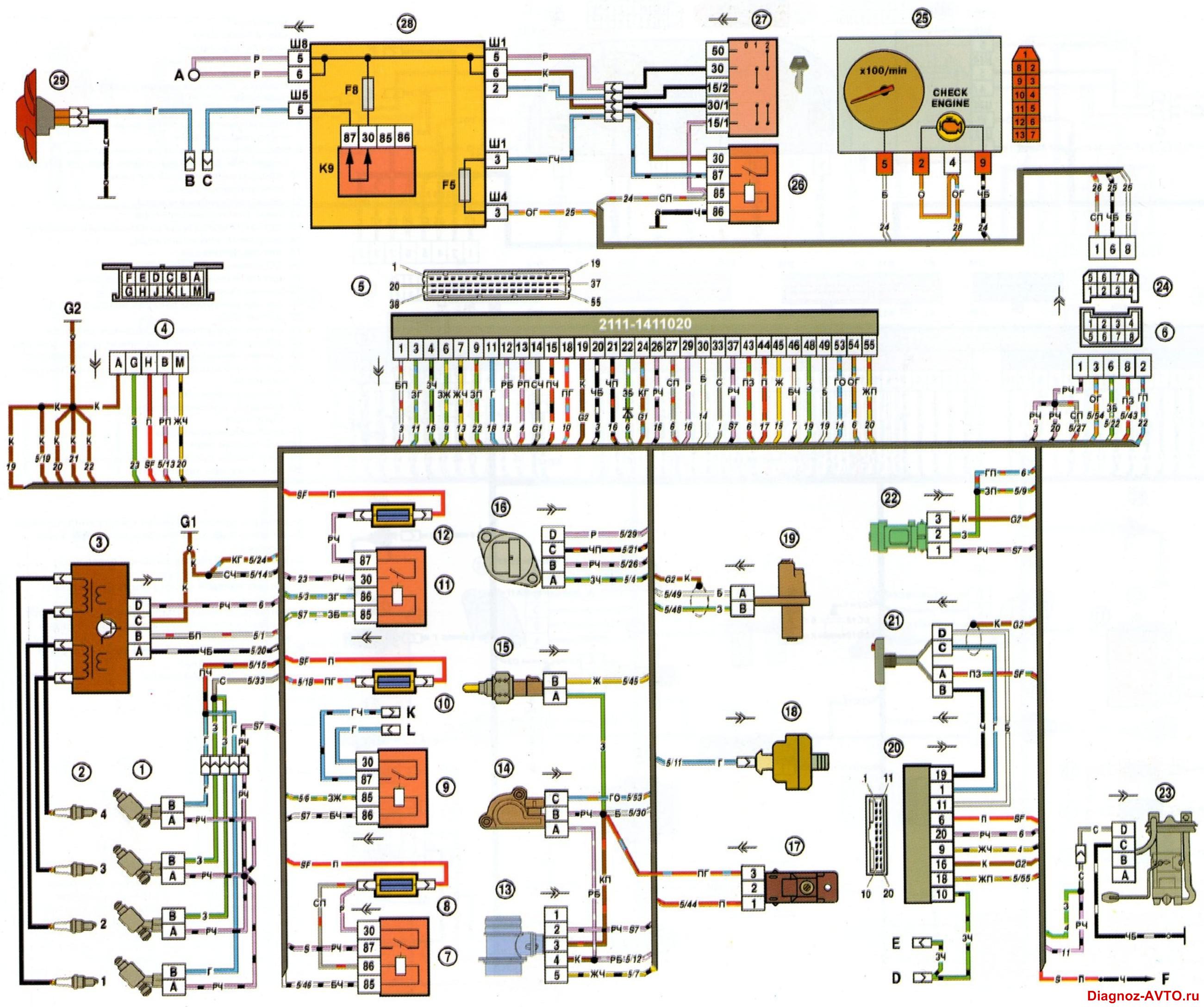

Номер блока ЭБУ : 2111-1411020

1 - форсунки;
2 - свечи зажигания
3 - модуль зажигания
4 - колодка диагностики
5 - контроллер
6 - колодка, присоединяемая к жгуту панели приборов
7 - главное реле
8 - предохранитель главного реле
9 - реле электровентилятора
10 - предохранитель цепи питания контроллера
11 - реле электробензонасоса
12 - предохранитель цепи питания бензонасоса
13 - датчик массового расхода воздуха
14 - датчик положения дроссельной заслонки
15 - датчик температуры охлаждающей жидкости
16 - регулятор холостого хода
17 - СО-потенциометр
18 - датчик детонации
19 - датчик положения коленчатого вала
20 - блок управления АПС
21 - индикатор состояния АПС
22 - датчик скорости
23 - электробензонасос с датчиком уровня топлива
24 - колодка, присоединяемая к жгуту системы зажигания
25 - комбинация приборов
26 - реле зажигания
27 - выключатель зажигания
28 - монтажный блок
29 - электровентилятор системы охлаждения

А - к клемме "В+" генератора;
В - колодка, присоединяемая к колодке К жгута системы зажигания
С - колодка, присоединяемая к колодке L жгута системы зажигания
D - провод, присоединяемый к выключателю плафона освещения салона
Е - провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона
F - к клемме "+" аккумуляторной батареи; G1,G2 - точки заземления
К - колодка, присоединяемая к колодке В жгута переднего
L - колодка, присоединяемая к колодке С жгута переднего
