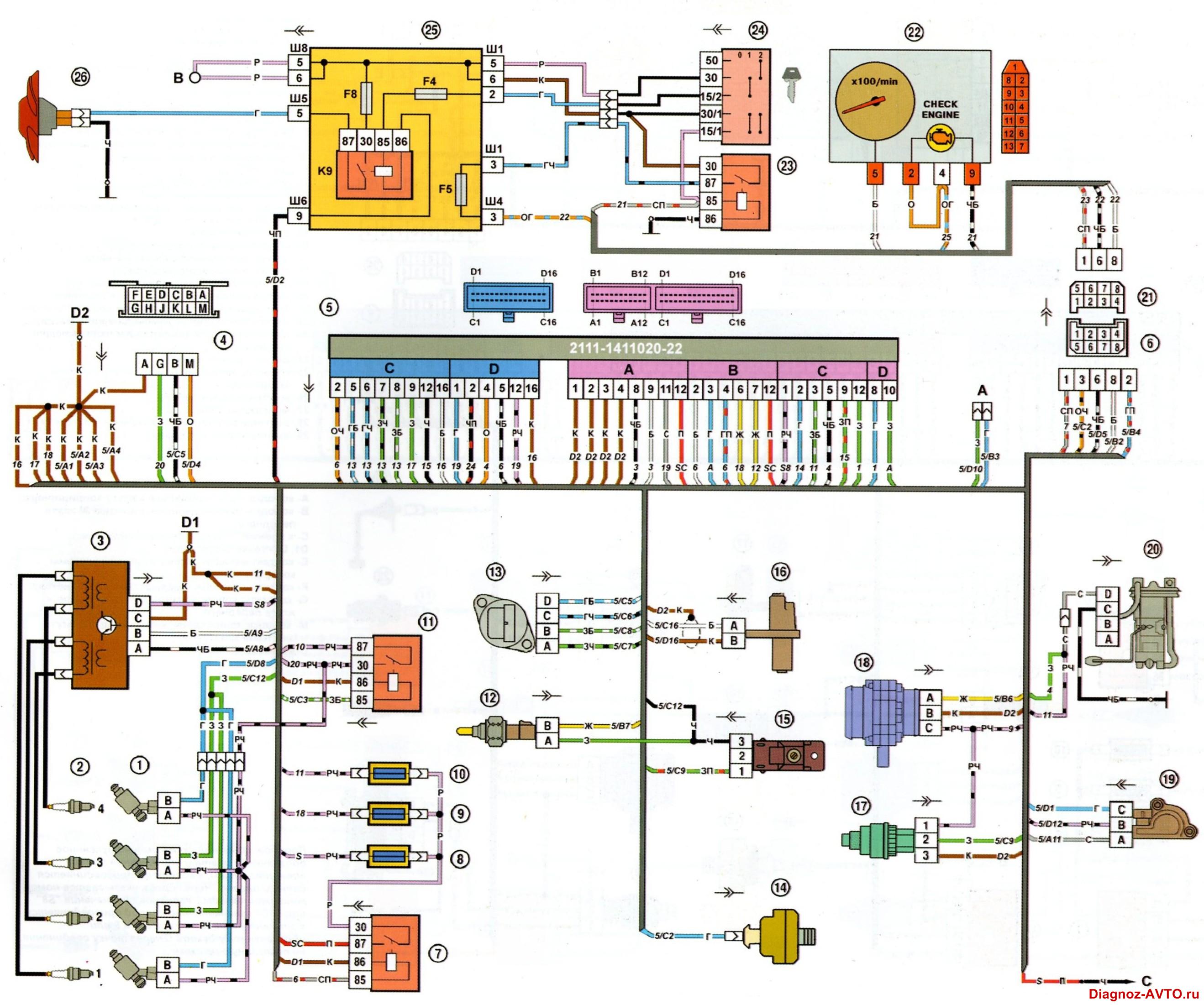

1 - форсунки;
2 - свечи зажигания;
3 - модуль зажигания;
4 - колодка диагностики;
5 - контроллер;
6 - колодка, присоединяемая к жгуту панели приборов;
7 - главное реле;
8 - предохранитель цепи питания контроллера и модуля зажигания;
9 - предохранитель цепи питания датчика скорости и датчика массового расхода воздуха;
10 - предохранитель цепи питания электробензонасоса;
11 - реле электробензонасоса;
12 - датчик температуры охлаждающей жидкости;
13 - регулятор холостого хода;
14 - датчик детонации;
15 - СО-потенциометр;
16 - датчик положения коленчатого вала;
17 - датчик скорости;
18 - датчик массового расхода воздуха;
19 - датчик положения дроссельной заслонки;
20 - электробензонасос с датчиком уровня топлива;
21 - колодка, присоединяемая к жгуту системы зажигания;
22 - комбинация приборов;
23 - реле зажигания;
24 - выключатель зажигания;
25 - монтажный блок;
26 - электровентилятор системы охлаждения;

А - колодка, присоединяемая к жгуту кондиционера;
В - к клемме "В+" генератора;
С - к клемме "+" аккумуляторной батареи;
D1,D2 - точки заземления;
