Схема электрооборудования автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4061, ЗМЗ-4063 и панелью приборов старого образца

Схема электрооборудования автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4061, ЗМЗ-4063 и панелью приборов старого образца



Схема электрооборудования автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4061, ЗМЗ-4063 и панелью приборов старого образца

Описание электрической схемы.

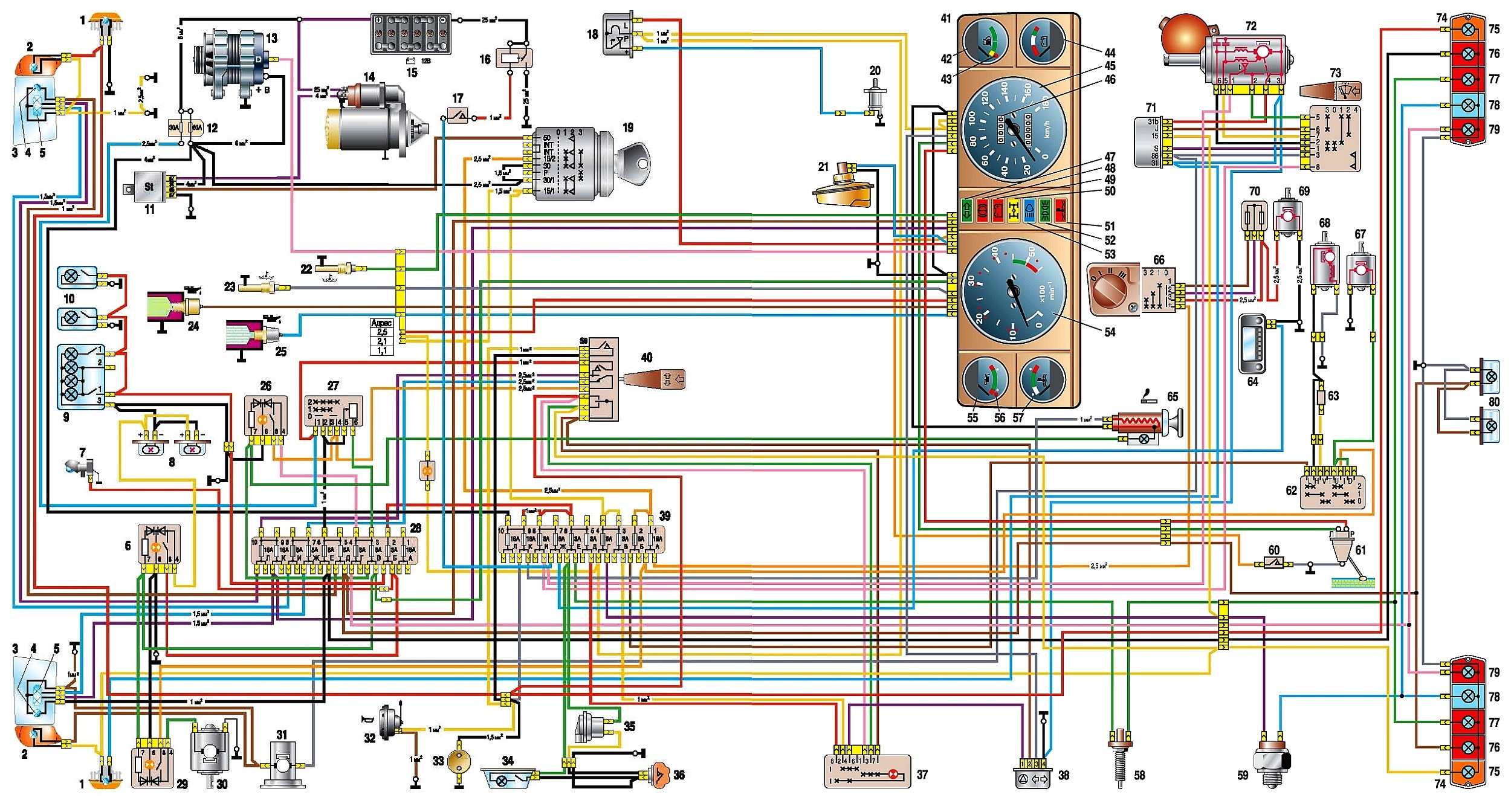

Схема электрооборудования автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063 (панель приборов старого образца):

1 - боковой указатель поворота;
2 - указатель поворота;
3 - фара;
4 - лампа переднего габаритного света;
5 - лампа фары;
6 - выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 - подкапотная лампа;
8 - светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 - плафон освещения передней части кабины;
10 - плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 - реле стартера;
12 - центральный (основной) блок предохранителей в моторном отсеке;
13 - генератор;
14 - стартер;
15 - аккумуляторная батарея;
16 - выключатель аккумуляторной батареи;
17 - кнопка дистанционного выключателя аккумуляторной батареи;
18 - реле-прерыватель сигнализатора стояночного тормоза;
19 - выключатель зажигания;
20 - выключатель сигнализатора стояночного тормоза;
21 - датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 - датчик сигнализатора перегрева охлаждающей жидкости;
23 - датчик указателя температуры охлаждающей жидкости;
24 - датчик указателя давления масла;
25 - датчик сигнализатора аварийного давления масла;
26 - выключатель ламп противотуманного света;
27 - центральный переключатель света;
28 - нижний блок предохранителей;
29 - выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 - электронасос системы отопления (ГАЗ-33023; -330273);
31 - электродвигатель стеклоомывателя;
32 - звуковой сигнал;
33 - розетка переносной лампы;
34 - плафон платформы (ГАЗ-3302; -33021; -33027);
35 - зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 - выключатель зумера (ГАЗ-3302, -33021, -33027);
37 - выключатель аварийной световой сигнализации;
38 - реле указателей поворота; 39 — верхний блок предохранителей;
40 - переключатель указателей поворота;
41 - комбинация приборов; 42 - указатель уровня топлива в баке;
43 - сигнализатор резерва топлива в баке;
44 - вольтметр;
45 - спидометр;
46 - счетчик суточного пробега;
47 - сигнализатор указателя поворота (зеленый);
48 - сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 - сигнализатор разряда аккумуляторной батареи;
50 - сигнализатор включения блокировки межосевого дифференциала раздаточной коробки для автомобилей типа 4х4 (оранжевый);
51 - сигнализатор перегрева охлаждающей жидкости (красный);
52 - сигнализатор габаритного света, (зеленый);
53 - сигнализатор дальнего света фар (синий);
54 - тахометр;
55 - указатель давления масла;
56 - сигнализатор аварийного давления масла (красный);
57 - указатель температуры охлаждающей жидкости;
58 - выключатель сигнала торможения;
59 - выключатель ламп света заднего хода;
60 - выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 - датчик указателя уровня топлива;
62 - переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений);
63 - резистор электродвигателя дополнительного отопителя;
64 - радиоприемник;
65 - прикуриватель;
66 - переключатель электродвигателя вентилятора отопителя;
67 - электронасос системы отопления (для автофургонов с двумя рядами сидений);
68 - электродвигатель дополнительного отопителя;
69 - электродвигатель отопителя;
70 - резистор электродвигателя отопителя;
71 - реле управления стеклоочистителя;
72 - электродвигатель стеклоочистителя;
73 - переключатель стеклоочистителя;
74 - задний фонарь;
75 - лампа указателя поворота;
76 - лампа габаритного света;
77 - лампа сигнала торможения;
78 - лампа света заднего хода;
79 - лампа противотуманного света;
80 - фонари освещения номерного знака.
