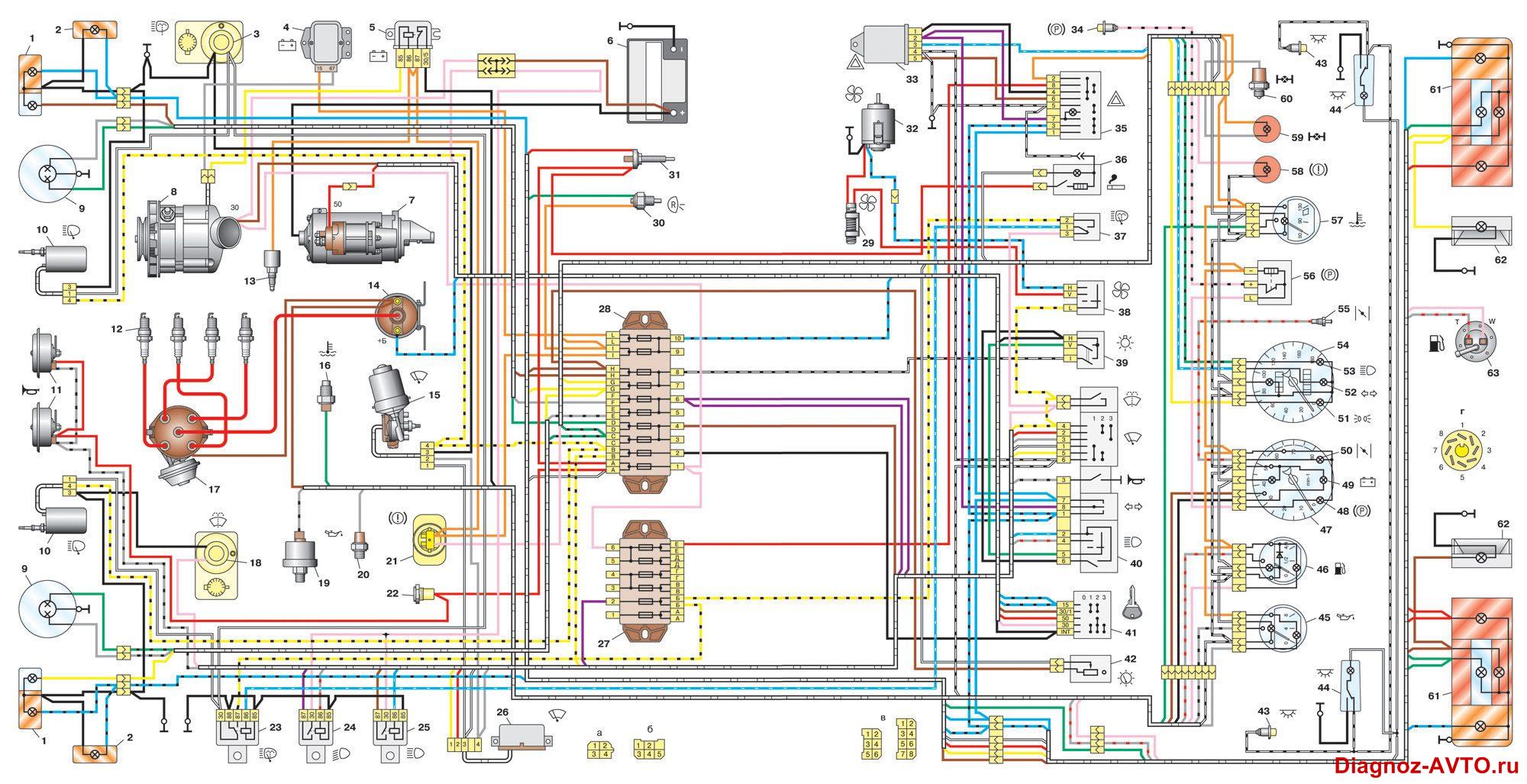

Общая схема электрооборудования ВАЗ 2121 Нива

Общая схема электрооборудования ВАЗ 2121 Нива



Общая схема электрооборудования ВАЗ 2121 Нива

Описание электрической схемы.

1 – передние фонари;
2 – боковые указатели поворота;
3 – электродвигатель омывателя фар*;
4 – регулятор напряжения;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – аккумуляторная батарея;
7 – стартер;
8 – генератор;
9 – фары;
10 – моторедукторы очистителей фар*;
11 – звуковые сигналы;
12 – свечи зажигания;
13 – электромагнитный клапан карбюратора;
14 – катушка зажигания;
15 – моторедуктор очистителя ветрового стекла;
16 – датчик указателя температуры охлаждающей жидкости;
17 – распределитель зажигания;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик указателя давления масла;
20 – датчик контрольной лампы давления масла;
21 – датчик контрольной лампы уровня тормозной жидкости;
22 – штепсельная розетка для переносной лампы;
23 – реле включения очистителей и омывателя фар*;
24 – реле включения ближнего света фар;
25 – реле включения дальнего света фар;
26 – реле-прерыватель очистителя ветрового стекла;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – добавочный резистор электродвигателя отопителя;
30 – выключатель света заднего хода;
31 – выключатель стоп-сигнала;
32 – электродвигатель отопителя;
33 – реле-прерыватель аварийной сигнализации и указателей поворота;
34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель аварийной сигнализации**;
36 – прикуриватель;
37 – выключатель очистителей и омывателя фар*;
38 – переключатель электродвигателя отопителя;
39 – выключатель наружного освещения;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатели плафонов, расположенные в стойках дверей;
44 – плафоны освещения салона;
45 – указатель давления масла с контрольной лампой недостаточного давления;
46 – указатель уровня топлива с контрольной лампой резерва;
47 – тахометр;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа заряда аккумуляторной батареи;
50 – контрольная лампа воздушной заслонки карбюратора;
51 – контрольная лампа габаритного света;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа дальнего света фар;
54 – спидометр;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – реле-прерыватель контрольной лампы стояночного тормоза;
57 – указатель температуры охлаждающей жидкости;
58 – контрольная лампа уровня тормозной жидкости;
59 – контрольная лампа блокировки дифференциала;
60 – выключатель контрольной лампы блокировки дифференциала;
61 – задние фонари;
62 – фонари освещения номерного знака;
63 – датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла;
б – реле-прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя;
г – выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей;
** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.
