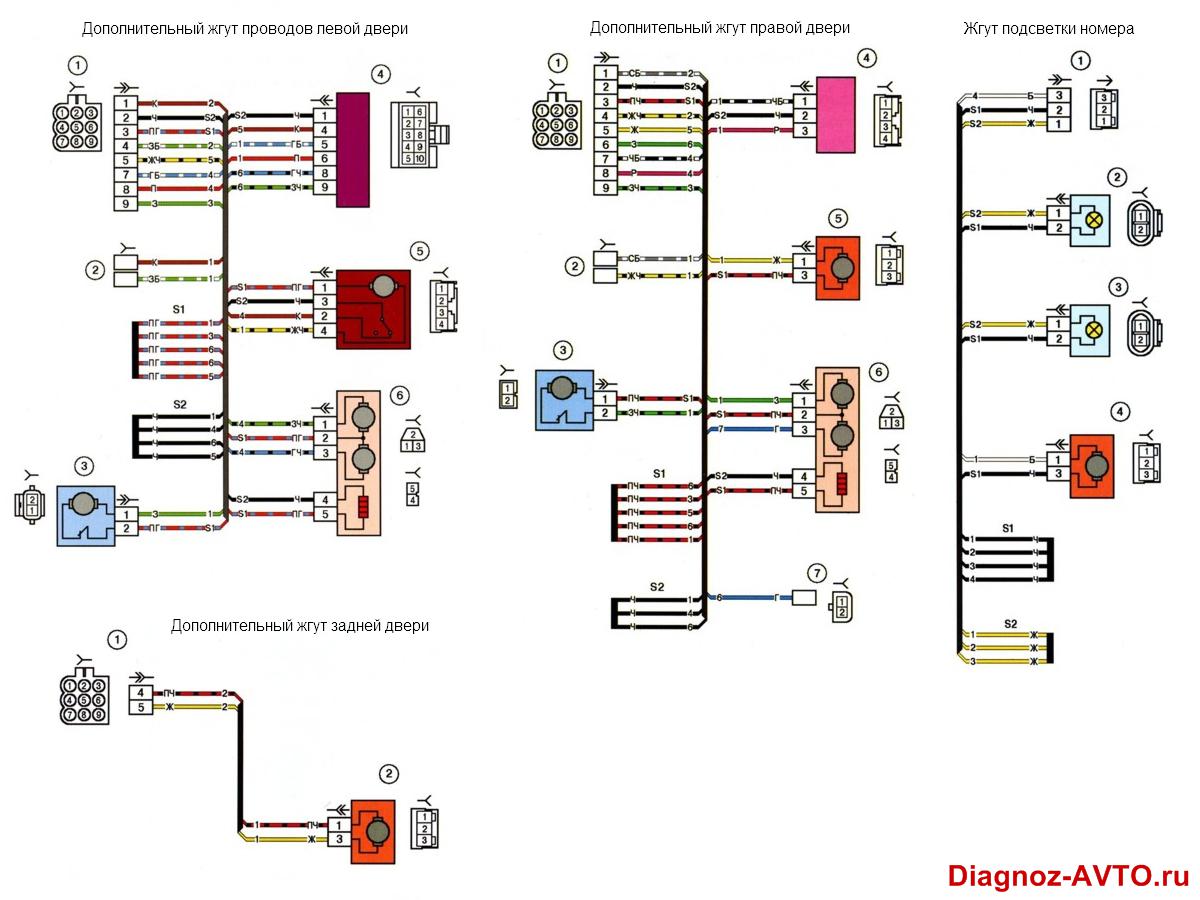

Описание дополнительного жгута проводов правой передней двери

1 - колодка жгута проводов дополнительного заднего левого к жгуту заднему;

2 - колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому;

3 - электродвигатель стеклоподъёмника;

4 - модуль двери водителя;

5 - электродвигатель блокировки левой передней двери;

6 - электродвигатель и электронагреватель зеркала наружного левого;

Описание дополнительного жгута проводов правой передней двери

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;

2 - колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому;

3 - электродвигатель стеклоподъёмника;

4 - переключатель стеклоподъёмника;

5 - электродвигатель блокировки правой передней двери;

6 - электродвигатель и электронагреватель зеркала наружного правого;

7 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;

Описание дополнительного жгута проводов задних дверей

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему;

2 - электродвигатель блокировки правой задней двери;

Описание проводов фонарей освещения номерного знака

1 - колодка жгута фонарей освещения номерного знака к жгуту заднему;

2 - фонарь освещения номерного знака;

3 - фонарь освещения номерного знака;

4 - электродвигатель блокировки багажника;
