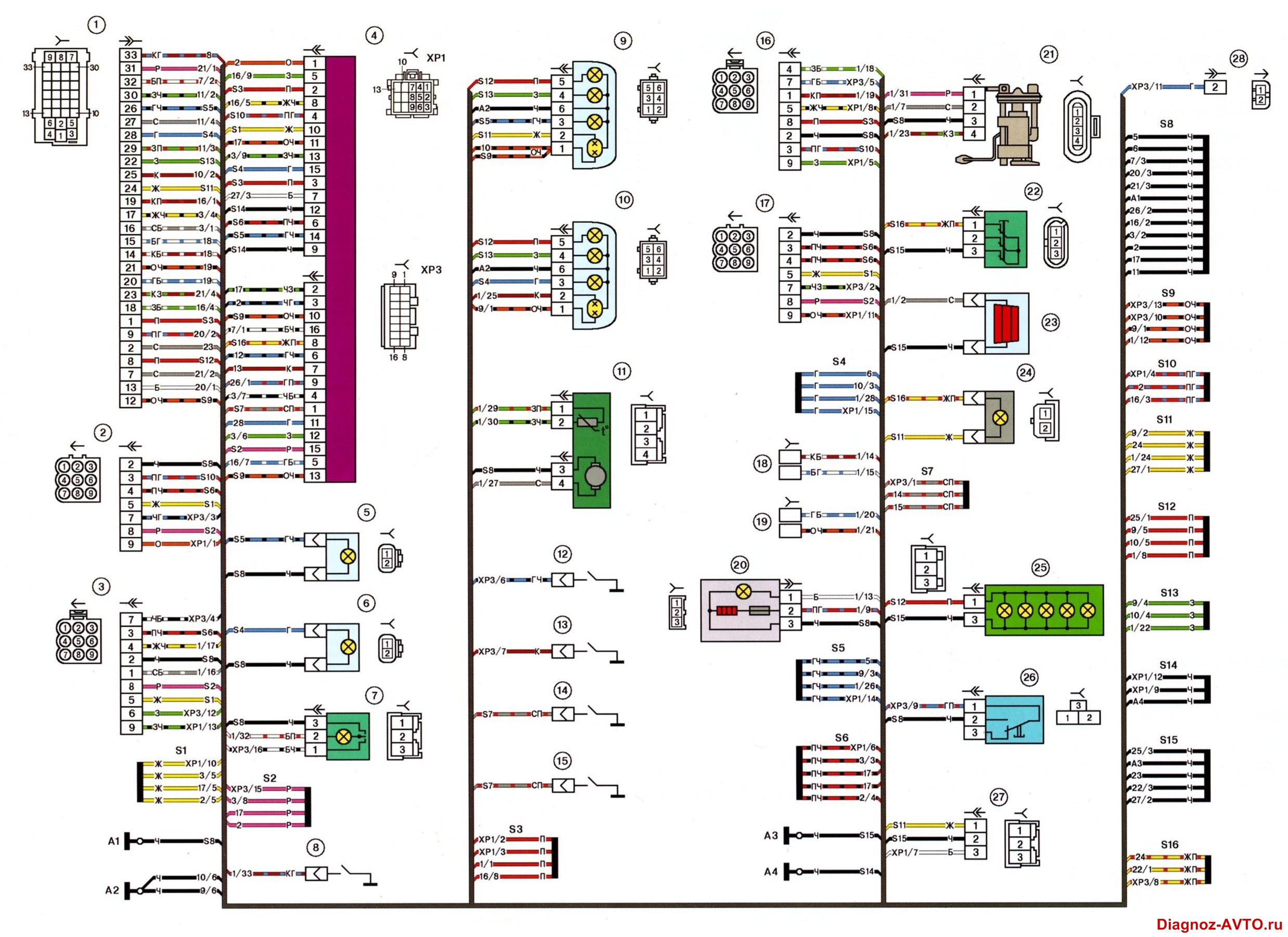

1 - колодка жгута проводов заднего к жгуту панели приборов;

2 - колодка жгута проводов заднего к жгуту левой задней двери;

3 - колодка жгута проводов заднего к жгуту правой передней двери;

4 - контроллер электропакета;

5 - боковой указатель поворота левый;

6 - боковой указатель поворота правый;

7 - плафон освещения салона;

8 - выключатель контрольной лампы ручного тормоза;

9 - фонарь левый;

10 - фонарь правый;

11 - датчик температуры воздуха салона;

12 - выключатель плафона освещения салона;

13 - выключатель плафона освещения салона;

14 - выключатель плафона освещения салона;

15 - выключатель плафона освещения салона;

16 - колодка жгута проводов заднего к жгуту левой передней двери;

17 - колодка жгута проводов заднего кжгуту правой задней двери;

18 - колодки жгута заднего к громкоговорителю заднему правому;

19 - колодки жгута заднего к громкоговорителю заднему левому;

20 - прикуриватель;

21 - модуль электробензонасоса;

22 - выключатель освещения багажника;

23 - элемент обогрева заднего стекла;

24 - фонарь освещения багажника;

25 - дополнительный сигнал торможения;

26 - выключатель привода замка багажника;

27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака;

28 - колодка жгута проводов заднего к жгуту правой передней двери;



А1 - А4 - точка заземления жгута проводов заднего. ХР1,ХР3 - разъёмы контроллера электропакета.
