Электросхема переднего жгута ВАЗ-2170, 71, 72 Lada Priora

Электросхема переднего жгута ВАЗ-2170, 71, 72 Lada Priora



Электросхема переднего жгута ВАЗ-2170, 71, 72 Lada Priora

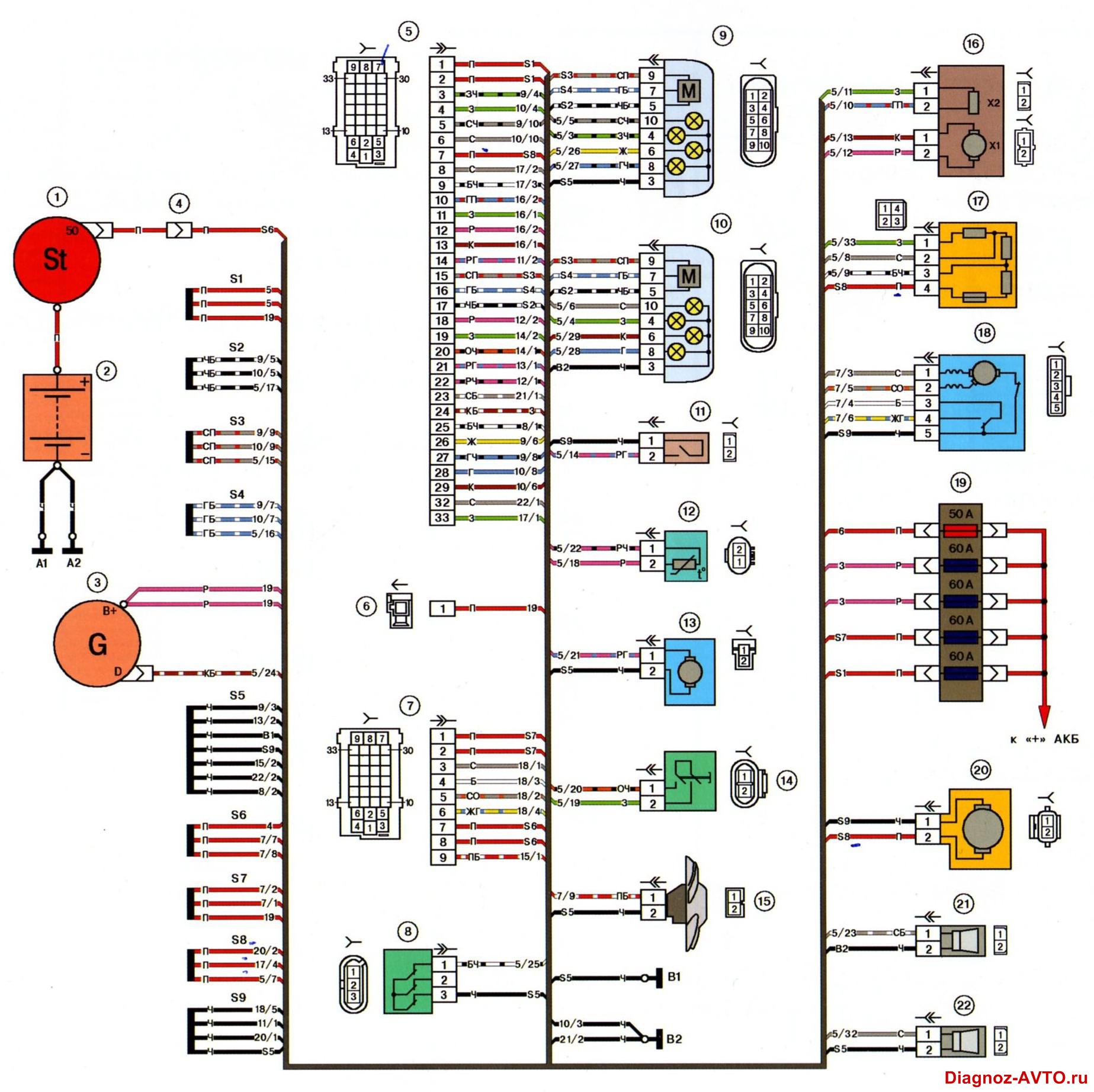

Описание электрической схемы.

1 - стартер;

2 - батарея аккумуляторная;

3 - генератор;

4 - колодки жгута АКБ и стартёра и жгута переднего;

5 - колодка жгута переднего к жгуту панели приборов;

6 - колодка жгута переднего к жгуту панели приборов;

7 - колодка жгута переднего к жгуту панели приборов;

8 - выключатель подкопотной лампы;

9 - фара левая;

10 - фара правая;

11 - датчик уровня тормозной жидкости;

12 - датчик температуры воздуха;

13 - электродвигатель омывателей;

14 - выключатель лампы света заднего хода;

15 - электровентилятор системы охлаждения;

16 - моторедуктор заслонки отопителя;

17 - резистор добавочный;

18 - электродвигатель стеклоочестителя;

19 - блок предохранителей основной;

20 - электродвигатель отопителя;

21 - сигнал звуковой;

22 - сигнал звуковой;



А1,А2,В1,В2 - точка заземления жгута переднего.
