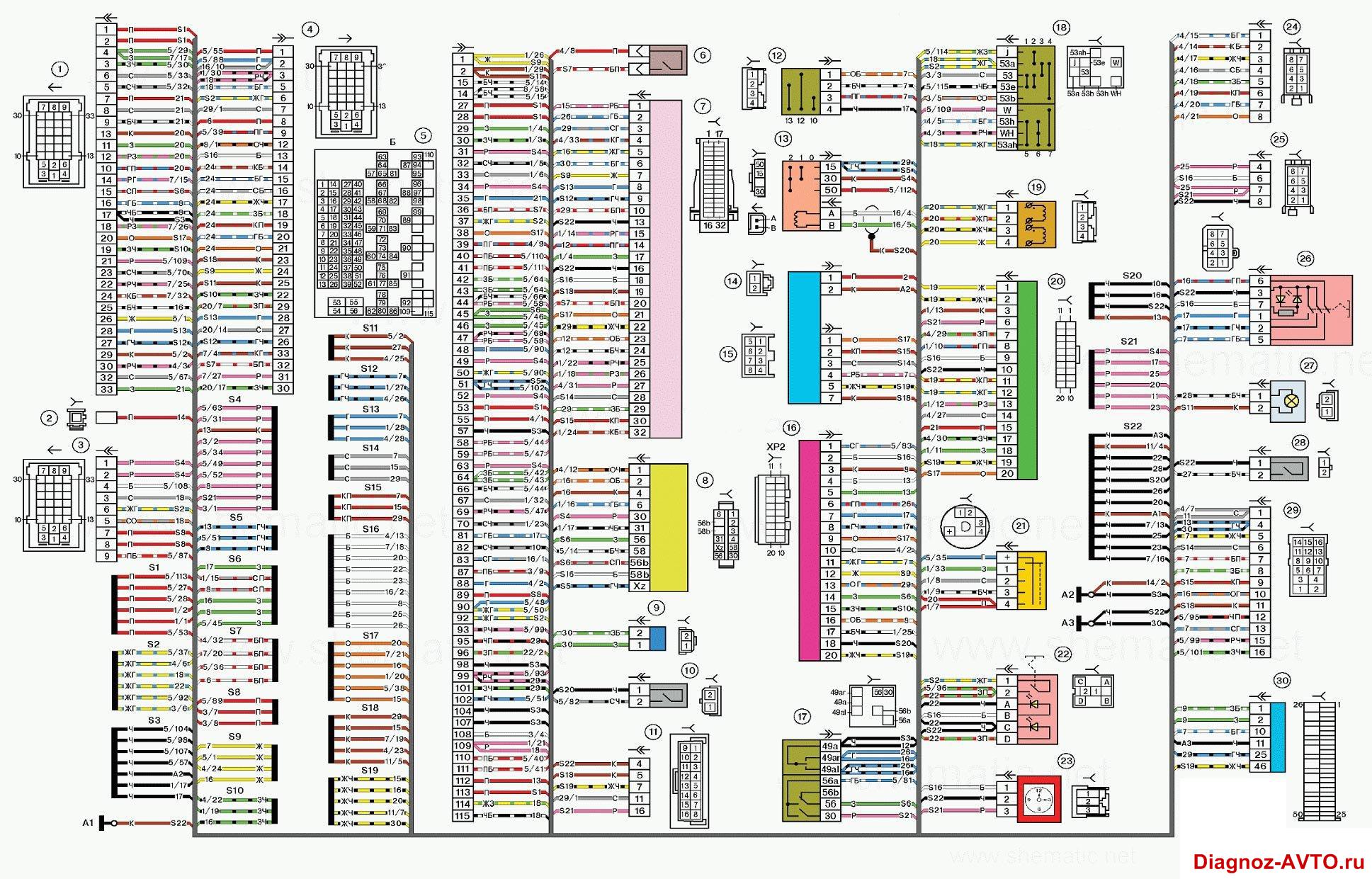

1, 2, 3 - колодка жгута панели приборов к жгуту переднему;

4 - колодка жгута панели приборов к жгуту заднему;

5 - контакты колодки монтажного блока;

6 - выключатель сигнала торможения;

7 - комбинация приборов;

8 - модуль управления светотехникой;

9 - модуль надувной подушки безопасности водителя;

10 - выключатель звукового сигнала;

11 - колодка диагностики;

12 - переключатель режимов бортового компьютера;

13 - выключатель зажигания;

14 - колодка к блоку управления электроусилителем;

15 - колодка к блоку управления электроусилителем;

16 - контроллер электропакета;

17 - переключатель световой сигнализации;

17 - переключатель стеклоочистителей;

19 - моторедуктор распределения воздушного потока;

20 - блок управления отопителем;

21 - переключатель электродвигателя отопителя;

22 - выключатель обогрева заднего стекла;

23 - часы;

24 - колодка жгута панели приборов к радиоаппарату;

25 - колодка жгута панели приборов к радиоаппарату;

26 - выключатель аварийной сигнализации;

27 - плафон освещения вещевого ящика;

28 - выключатель освещения вещевого ящика;

29 - колодка жгута панели приборов к жгуту системы зажигания;

30- блок управления системы надувных подушек безопасности;



А1,А2,А3 - точка заземления жгута панели приборов.

Б - колодка монтажного блока.
