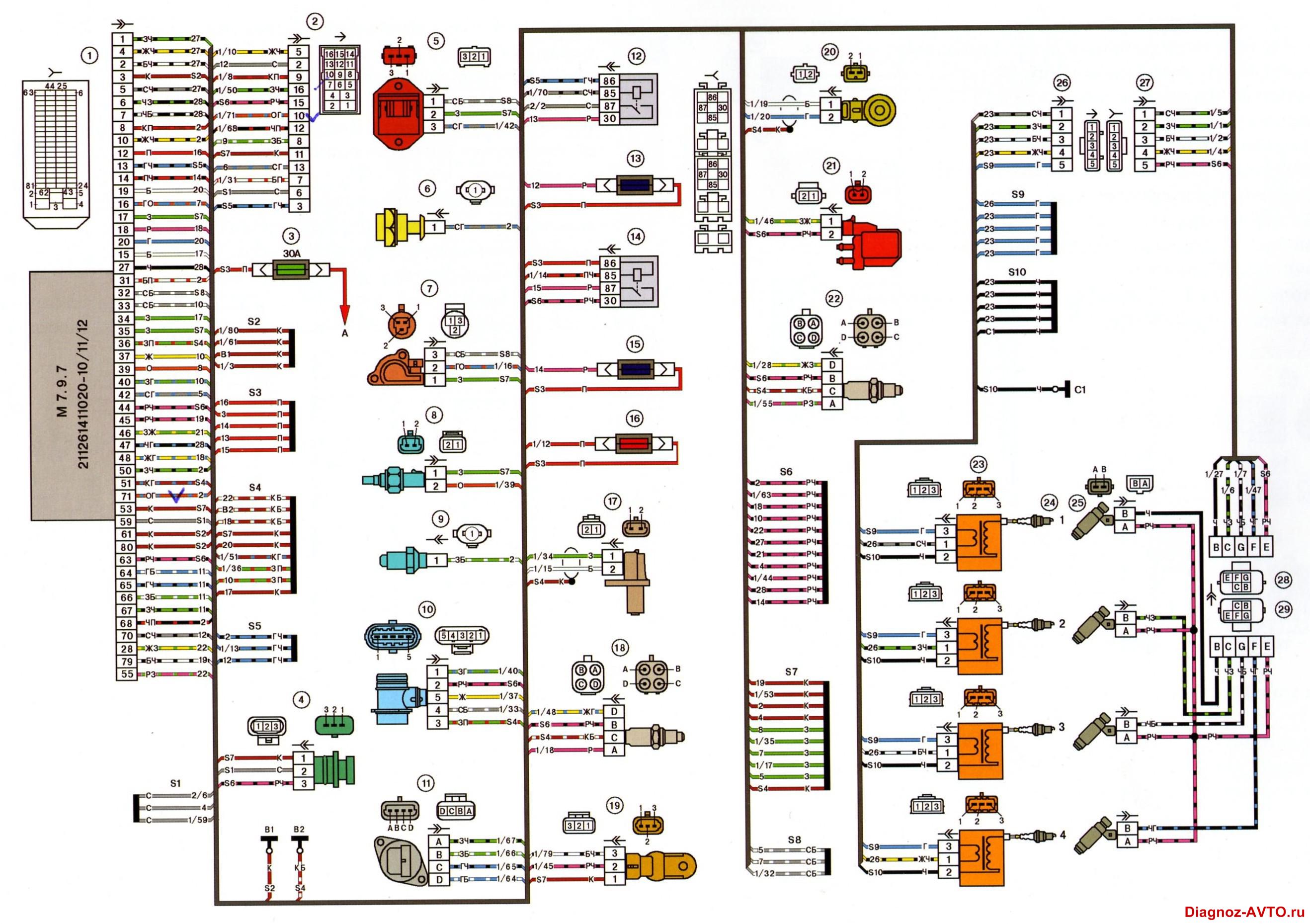

Номер блока ЭБУ : 21126-1411020-10



1 - контроллер;

2 - колодка жгута системы зажигания к жгуту панели приборов;

3 - блок предохранителей основной;

4 - датчик скорости;

5 - датчик неровной дороги;

6 - датчик контрольной лампы давления масла;

7 - датчик положения дроссельной заслонки;

8 - датчик температуры охлаждающей жидкости;

9 - датчик указателя температуры охлаждающей жидкости;

10 - датчик массового расхода воздуха;

11 - регулятор холостого хода;

12 - реле электробензонасоса;

13 - предохранитель цепи питания электробензонасоса (15А);

14 - реле зажигания;

15 - предохранитель реле зажигания (15А);

16 - предохранитель цепи питания контроллера (7,5А);

17 - датчик положения коленчатого вала;

18 - датчик кислорода управляющий;

19 - датчик положения распределительного вала(фаз);

20 - датчик детонации;

21 - электромагнитный клапан продувки адсорбера;

22 - датчик кислорода диагностический;

23 - катушка зажигания;

24 - свечи зажигания;

25 - форсунки;

26 - колодка жгута проводов катушек зажигания к жгуту системы зажигания;

27 - колодка жгута системы зажигания к жгуту проводов катушек зажигания;

28 - колодка жгута системы зажигания к жгуту форсунок;

29 - колодка жгута форсунок к жгуту системы зажигания;



А - к клемме "плюс" аккумуляторной батареи;

В1,В2 - точки заземления жгута системы зажигания;

C1 - точка заземления жгута проводов катушек зажигания.
