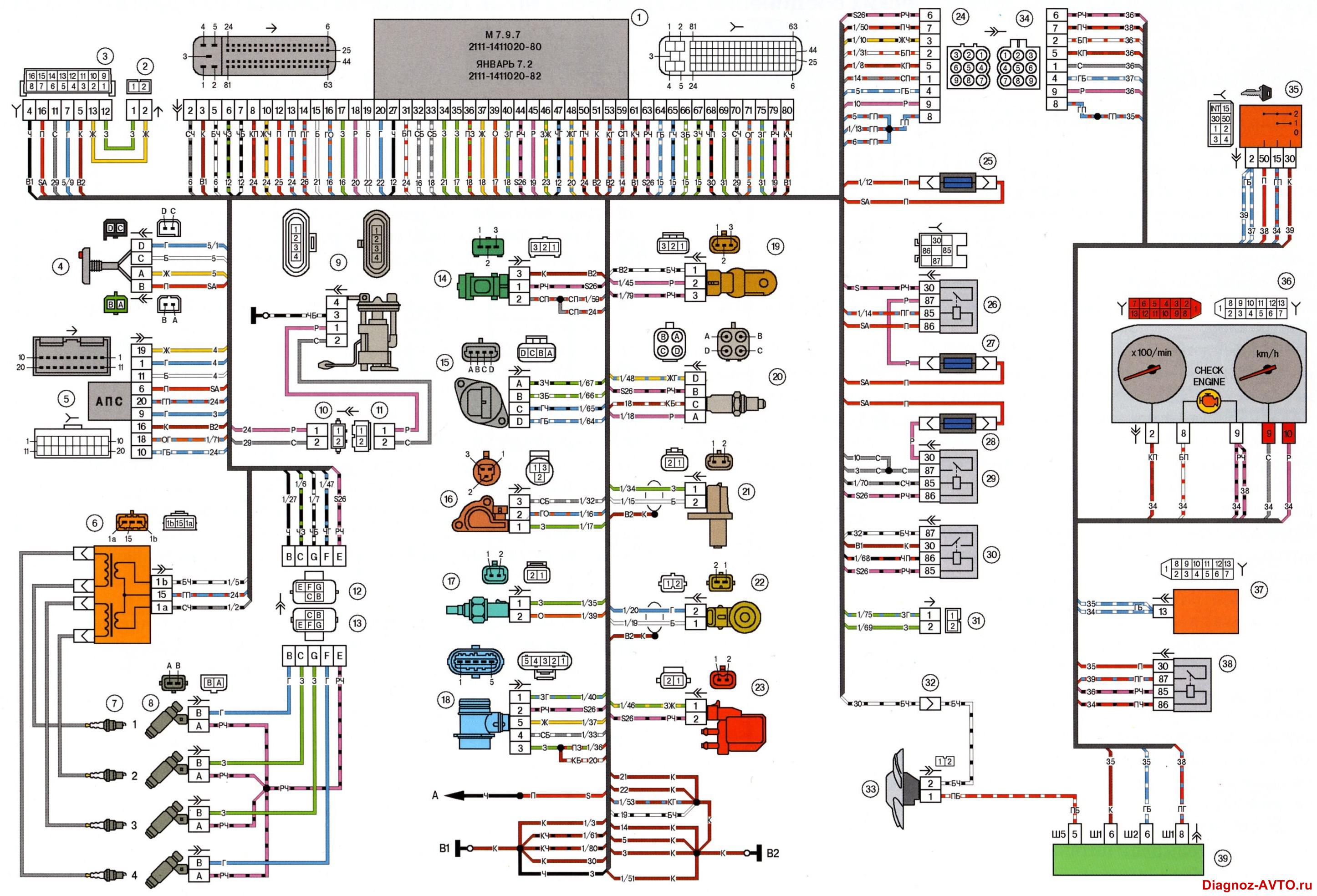

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-3, контроллеры Bosch 7.9.7

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-3, контроллеры Bosch 7.9.7



Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-3, контроллеры  Bosch 7.9.7

Описание электрической схемы.

Номер блока ЭБУ : 2111-1411020-30

1 - контроллер
2 - колодка жгута системы зажигания к жгуту салонной группы АБС
3 - колодка диагностики
4 - датчик-сигнализатор иммобилизатора(АПС)
5 - блок управления иммобилизатором(АПС)
6 - катушка зажигания
7 - свечи зажигания
8 - форсунки
9 - электробензонасос
10 - колодка жгута системы зажигания к жгуту датчика уровня топлива
11 - колодка жгута датчика уровня топлива к жгуту системы зажигания
12 - колодка жгута системы зажигания к жгуту форсунок
13 - колодка жгута форсунок к жгуту системы зажигания
14 - датчик скорости
15 - регулятор холостого хода
16 - датчик положения дроссельной заслонки
17 - датчик температуры охлаждающей жидкости
18 - датчик массового расхода воздуха
19 - датчик положения распределительного вала(фаз)
20 - датчик кислорода управляющий
21 - датчик положения коленчатого вала
22 - датчик детонации
23 - электромагнитный клапан продувки адсорбера
24 - датчик неровной дороги
25 - датчик кислорода диагностический
26 - колодка жгута системы зажигания к жгуту панели приборов
27 - предохранитель цепи питания контроллера
28 - реле зажигания
29 - предохранитель реле зажигания
30 - предохранитель цепи питания электробензонасоса
31 - реле электробензонасоса
32 - реле электровентилятора
33 - колодка жгута системы зажигания к жгуту кондиционера
34 - колодки жгута системы зажигания к жгута переднего
35 - электровентилятор системы охлаждения
36 - колодка жгута панели приборов к жгуту системы зажигания
37 - выключатель зажигания
38 - комбинация приборов
39 - блок бортовой системы контроля
40 - реле стартёра
41 - монтажный блок

А - к клемме "плюс" аккумуляторной батареи
В1 - точка заземления жгута датчика уровня топлива
В2,В3 - точки заземления жгута системы зажигания
