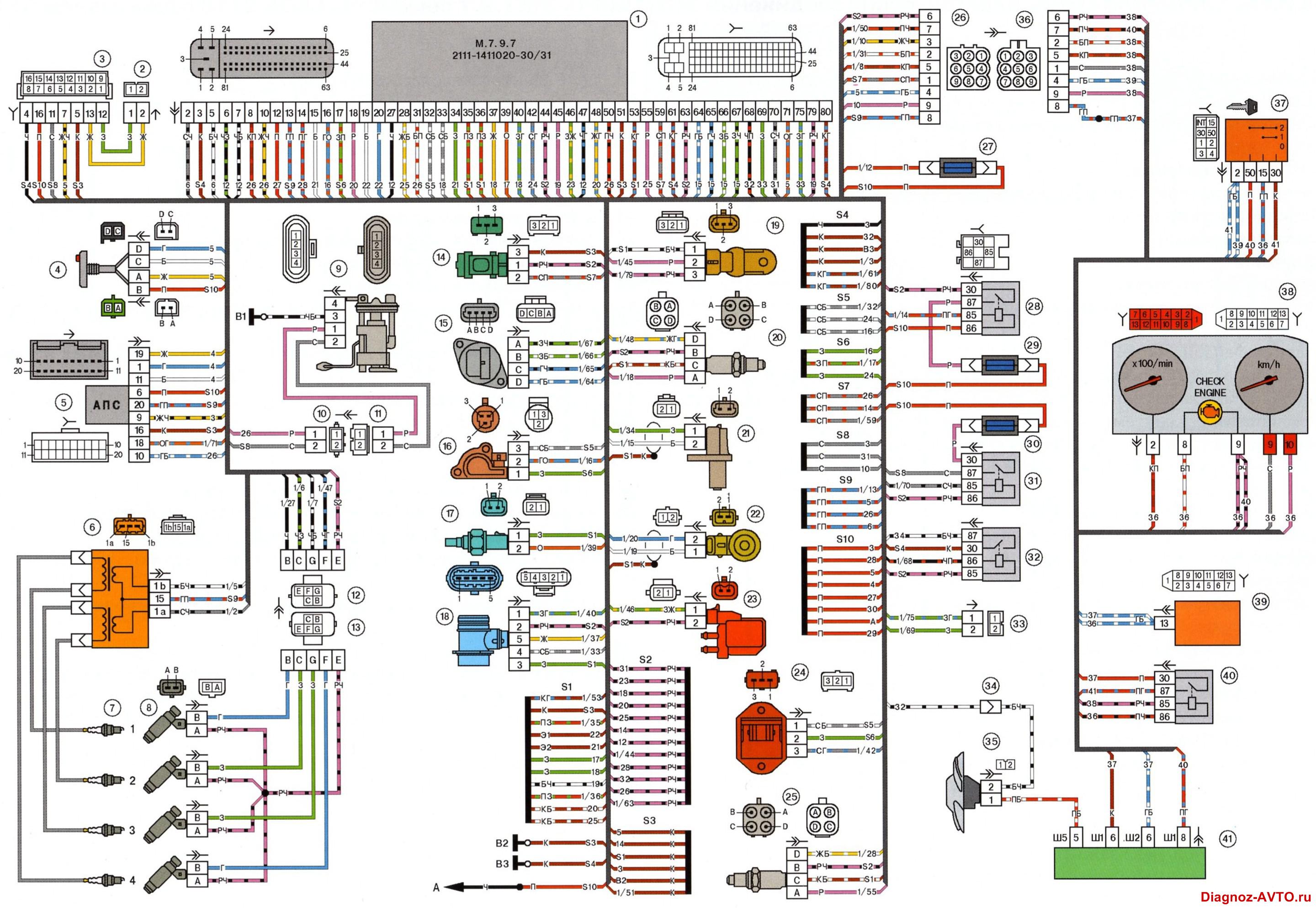

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-2, контроллеры Bosch 7.9.7 и Январь 7.2

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-2, контроллеры Bosch 7.9.7 и Январь 7.2



Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 2111 Евро-2, контроллеры  Bosch 7.9.7 и Январь 7.2

Описание электрической схемы.

Номер блока ЭБУ : 2111-1411020-80, 2111-1411020-81,82

1 - контроллер
2 - колодка жгута системы зажигания к жгуту салонной группы АБС
3 - колодка диагностики
4 - датчик-сигнализатор иммобилизатора(АПС)
5 - блок управления иммобилизатором(АПС)
6 - катушка зажигания
7 - свечи зажигания
8 - форсунки
9 - электробензонасос
10 - колодка жгута системы зажигания к жгуту электробензонасоса
11 - колодка жгута датчика уровня топлива к жгуту системы зажигания
12 - колодка жгута системы зажигания к жгуту форсунок
13 - колодка жгута форсунок к жгуту системы зажигания
14 - датчик скорости
15 - регулятор холостого хода
16 - датчик положения дроссельной заслонки
17 - датчик температуры охлаждающей жидкости
18 - датчик массового расхода воздуха
19 - датчик положения распределительного вала(фаз)
20 - датчик кислорода
21 - датчик положения коленчатого вала
22 - датчик детонации
23 - электромагнитный клапан продувки адсорбера
24 - колодка жгута системы зажигания к жгуту панели приборов
25 - предохранитель цепи питания контроллера
26 - реле зажигания
27 - предохранитель реле зажигания
28 - предохранитель цепи питания электробензонасоса
29 - реле электробензонасоса
30 - реле электровентилятора
31 - колодка жгута системы зажигания к жгуту кондиционера
32 - колодки жгута системы зажигания к жгута переднего
33 - электровентилятор системы охлаждения
34 - колодка жгута панели приборов к жгуту системы зажигания
35 - выключатель зажигания
36 - комбинация приборов
37 - блок бортовой системы контроля
38 - реле стартёра
39 - монтажный блок

А - к клемме "плюс" аккумуляторной батареи
В1,В2 - точки заземления жгута системы зажигания
2115-3724026-11 - Жгут системы зажигания
