Общая схема электрооборудования ВАЗ-2115

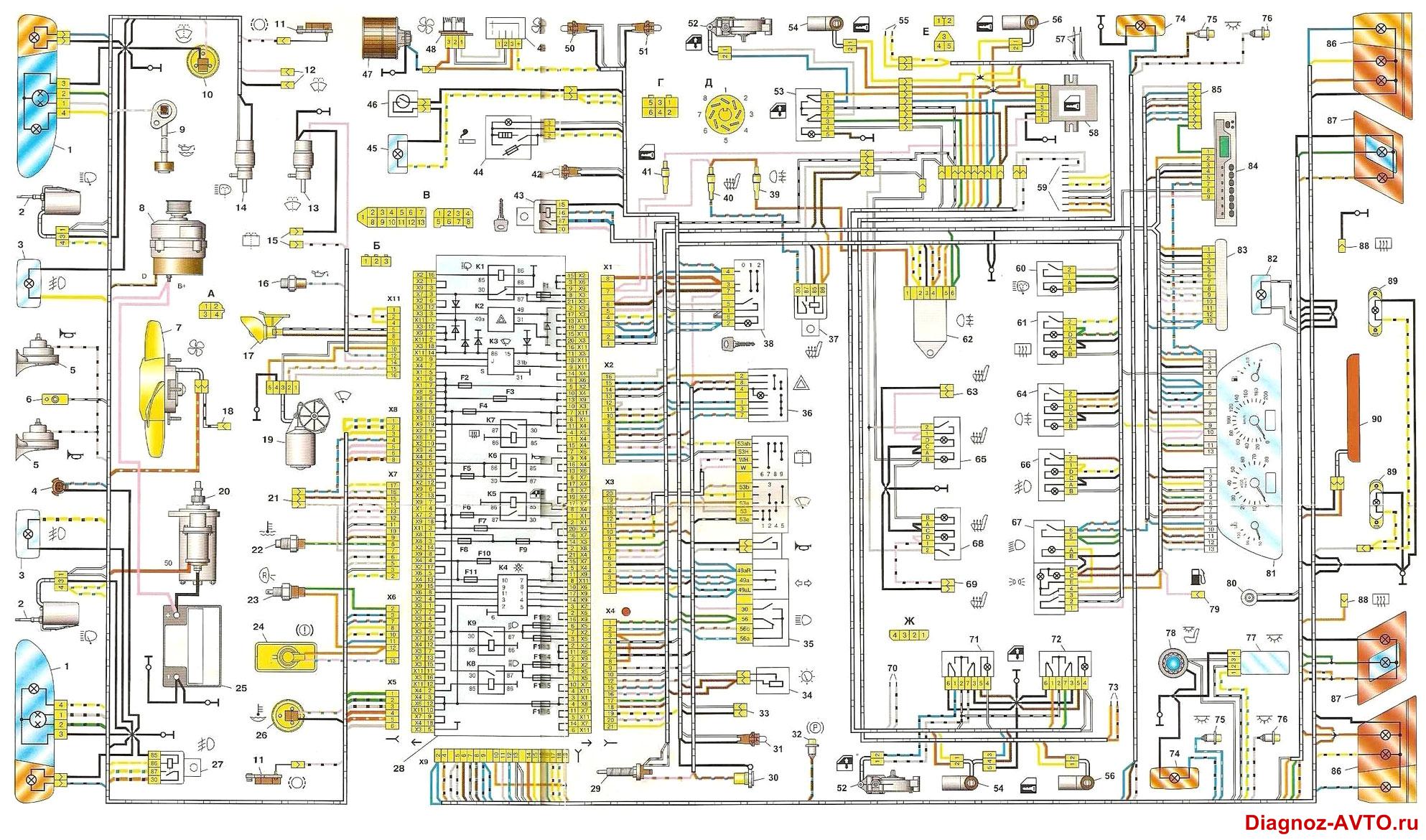

Общая схема электрооборудования ВАЗ-2115
Описание электрической схемы.
1 - блок фар ваз 2114;
2 - моторедукторы очистителей фар*;
3 - противотуманные фары*;
4 - датчик температуры окружающего воздуха ваз 2114;
5 - звуковые сигналы ваз 2114;
6 - выключатель лампы освещения моторного отсека;
7 - электродвигатель вентилятора системы охлаждения ваз 2114;
8 - генератор ваз 2114;
9 - датчик сигнализатора недостаточного уровня масла ваз 2114;
10 - датчик уровня омывающей жидкости;
11 - датчик износа колодок передних тормозов;
12 - наконечники проводов, подключаемые к общему насосу омывателя стекол**;
13 - насос омывателя ветрового стекла ваз 2114;
14 - насос омывателя фар*;
15 - наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 - датчик сигнализатора недостаточного давления масла;
17 - лампа освещения моторного отсека ваз 2114;
18 - наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях ваз 2114;
19 - моторедуктор очистителя ветрового стекла;
20 - стартер ваз 2114;
22 - датчик указателя температуры охлаждающей жидкости ваз 2114;
23 - выключатель фонарей заднего хода ваз 2114;
24 - датчик сигнализатора недостаточного уровня тормозной жидкости;
25 - аккумуляторная батарея;
26 - датчик сигнализатора недостаточного уровня охлаждающей жидкости;
27 - реле включения противотуманных фар ваз 2114;
28 - монтажный блок ваз 2114;
29 - выключатель стоп-сигнала;
30 - штепсельная розетка для переносной лампы;
31 - лампа подсветки шкалы гидрокорректора фар ваз 2114;
32 - выключатель лампы сигнализатора стояночного тормоза;
33 - колодка подключения лампы подсветки;
34 - выключатель ламп освещения приборов;
35 - подрулевой выключатель;
36 - выключатель аварийной сигнализации;
37 - реле элемента обогрева передних сидений ваз 2114;
38 - выключатель зажигания ваз 2114;
39 - предохранитель цепи фонарей заднего противотуманного света;
40 - предохранитель цепи элементов обогрева передних сидений ваз 2114;
41 - предохранитель цепи блокировки замков дверей;
42 - лампа подсветки передней пепельницы;
43 - реле зажигания ваз 2114;
