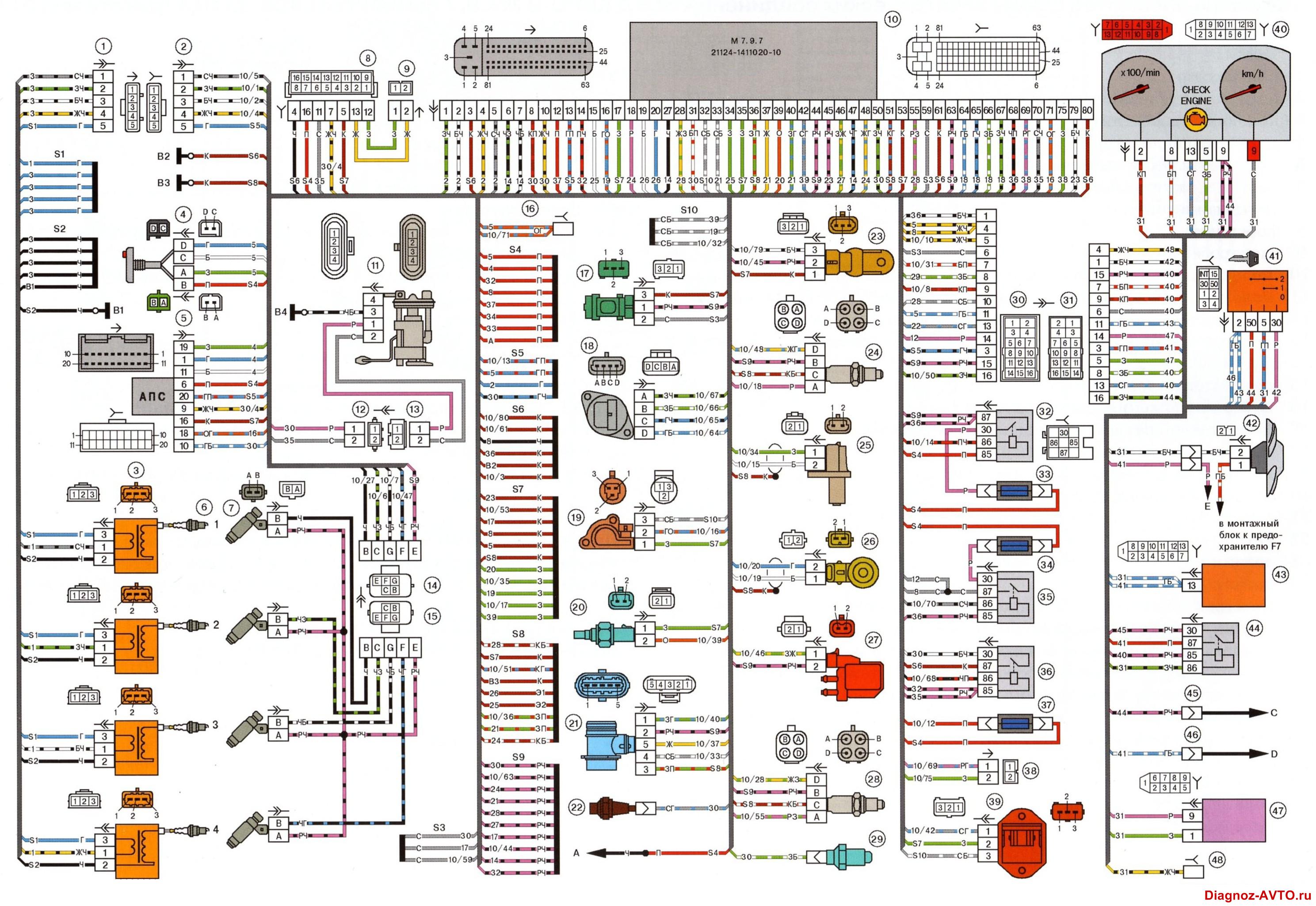

Номер блока ЭБУ : 21124-1411020-10

1 - колодка жгута проводов катушек зажигания к жгуту системы зажигания
2 - колодка жгута системы зажигания к жгуту проводов катушек зажигания
3 - катушки зажигания
4 - датчик-сигнализатор иммобилизатора
5 - блок управления иммобилизатором
6 - свечи зажигания
7 - форсунки
8 - колодка диагностики
9 - колодка жгута системы зажигания к жгуту салонной группы АБС
10 - контроллер
11 - электробензонасос
12 - колодка жгута системы зажигания к жгуту датчика уровня топлива
13 - колодка жгута датчика уровня топлива к жгуту системы зажигания
14 - колодка жгута системы зажигания к жгуту форсунок
15 - колодка жгута форсунок к жгуту системы зажигания
16 - колодка жгута системы зажигания к жгуту боковых дверей
17 - датчик скорости
18 - регулятор холостого хода
19 - датчик положения дроссельной заслонки
20 - датчик температуры охлаждающей жидкости
21 - датчик массового расхода воздуха
22 - датчик контрольной лампы давления масла
23 - датчик положения распределительного вала(фаз)
24 - датчик кислорода управляющий
25 - датчик положения коленчатого вала
26 - датчик детонации
27 - электромагнтный клапан продувки адсорбера
28 - датчик кислорода диагностический
29 - датчик указателя температуры охлаждающей жидкости
30 - колодка жгута системы зажигания к жгуту панели приборов
31 - колодка жгута панели приборов к жгуту системы зажигания
32 - реле зажигания
33 - предохранитель реле зажигания
34 - предохранитель цепи питания электробензонасоса
35 - реле электробензонасоса
36 - реле электровентилятора
37 - предохранитель цепи питания контроллера
38 - колодка жгута системы зажигания к соединителю кондиционера
39 - датчик неровной дороги
40 - комбинация приборов
41 - выключатель зажигания
42 - электровентилятор системы охлаждения
43 - блок бортовой системы контроля
44 - дополнительное реле стартёра
45 - контакты 8-клеммных колодок жгута панели приборов и жгута переднего
46 - контакты 21-клеммных колодок жгута панели приборов и жгута заднего
47 - маршрутный компьютер
48 - диагностический разъём

А,Е - к клемме "плюс" аккумуляторной батареи
В1 - точка заземления жгута проводов катушек зажигания
В2,В3 - точки заземления жгута системы зажигания
В4 - точка заземления жгута датчика уровня топлива
С - к стартёру
D - к выключателю плафона освещения салона двери водителя
