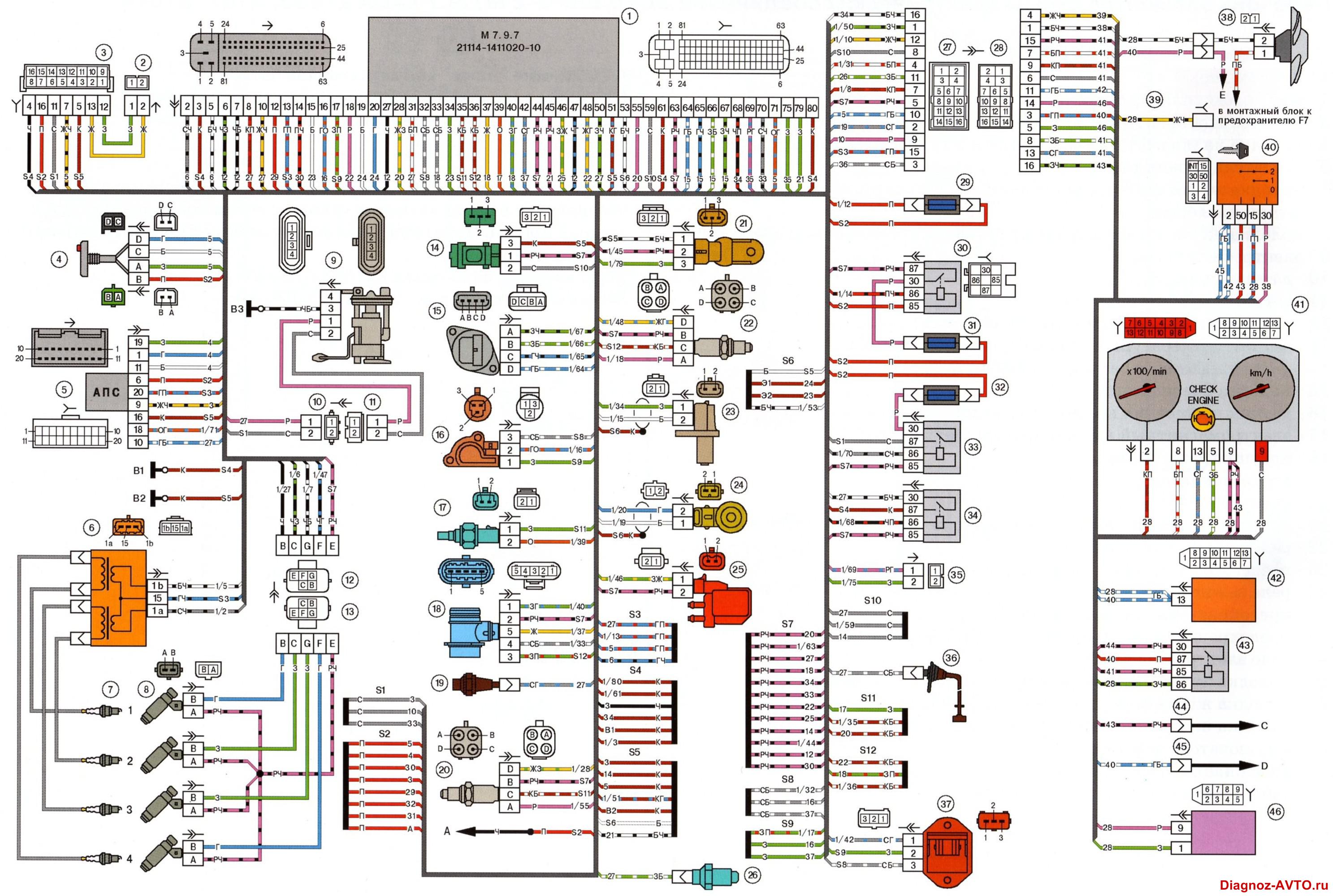

Номер блока ЭБУ : 21114-1411020-10

1 - контроллер
2 - колодка жгута системы зажигания к жгуту салонной группы АБС
3 - колодка диагностики
4 - датчик-сигнализатор иммобилизатора
5 - блок управления иммобилизатором
6 - катушка зажигания
7 - свечи зажигания
8 - форсунки
9 - электробензонасос
10 - колодка жгута системы зажигания к жгуту датчика уровня топлива
11 - колодка жгута датчика уровня топлива к жгуту системы зажигания
12 - колодка жгута системы зажигания к жгуту форсунок
13 - колодка жгута форсунок к жгуту системы зажигания
14 - датчик скорости
15 - регулятор холостого хода
16 - датчик положения дроссельной заслонки
17 - датчик температуры охлаждающей жидкости
18 - датчик массового расхода воздуха
19 - датчик контрольной лампы давления масла
20 - датчик кислорода диагностический
21 - датчик положения распределительного вала(фаз)
22 - датчик кислорода управляющий
23 - датчик положения коленчатого вала
24 - датчик детонации
25 - электромагнитный клапан продувки адсорбера
26 - датчик указателя температуры охлаждающей жидкости
27 - колодка жгута системы зажигания к жгуту панели приборов
28 - колодка жгута панели приборов к жгуту системы зажигания
29 - предохранитель цепи питания контроллера
30 - реле зажигания
31 - предохранитель реле зажигания
32 - предохранитель цепи питания электробензонасоса
33 - реле электробензонасоса
34 - реле электровентилятора
35 - колодка жгута системы зажигания к соединителю кондиционера
36 - датчик уровня масла
37 - датчик неровной дороги
38 - электровентилятор системы охлаждения
39 - диагностический разъём
40 - выключатель зажигания
41 - комбинация приборов
42 - блок бортовой системы контроля
43 - реле стартёра
44 - контакты 8-клеммных колодок жгута панели приборов и жгута переднего
45 - контакты 21-клеммных колодок жгута панели приборов и жгута заднего
46 - маршрутный компьютер

А,Е - к клемме "плюс" аккумуляторной батареи
В1,В2 - точка заземления жгута системы зажигания
В3 - точки заземления жгута датчика уровня топлива
С - к стартёру
D - к выключателю плафона освещения салона двери водителя
