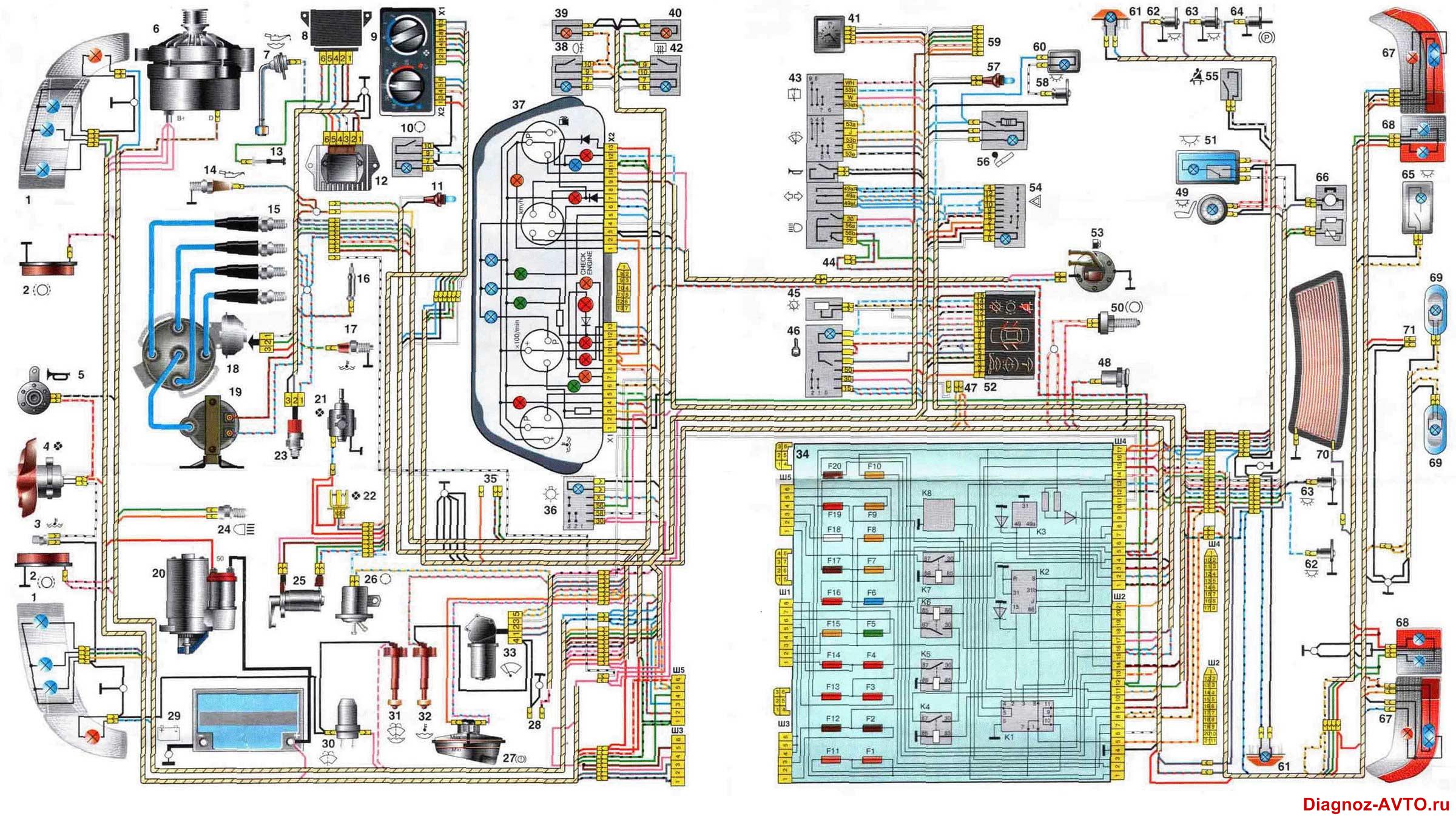

1 - блок-фара;
2 - датчики износа передних тормозных колодок;
3 - датчик включения электродвигателя вентилятора;
4 - электродвигатель вентилятора системы охлаждения двигателя;
5 - звуковой сигнал;
6 - генератор:
7 - датчик уровня масла;
8 - блок управления электромагнитным клапаном карбюратора;
9 - контроллер отопителя; 10. выключатель клапана рециркуляции;
11 - лампа подсветки рычагов управления отопителем;
12 - коммутатор;
13 - концевой выключатель карбюратора;
14 - датчик контрольной лампы давления масла;
15 - свечи зажигания;
16 - электромагнитный клапан карбюратора;
17 - датчик указателя температуры охлаждающей жидкости;
18 - датчик-распределитель зажигания;
19 - катушка зажигания; 20. стартер;
21 - электродвигатель вентилятора отопителя;
22 - дополнительный резистор электродвигателя отопителя;
23 - датчик скорости;
24- выключатель света заднего хода;
25 - микромоторедуктор привода заслонки отопителя;
26 - клапан рециркуляции;
27 - датчик уровня тормозной жидкости;
28 - колодки для подключения электродвигателя омывателя заднего стекла;
29 - аккумуляторная батарея;
30 - электродвигатель смывателя ветрового стекла;
31 - датчик уровня омывающей жидкости;
32 - датчик уровня охлаждающей жидкости;
33 - моторедуктор очистителя ветрового стекла;
34 - монтажный блок:
35 - колодки для подключения жгута предупредительного света;
36 - переключатель наружного освещения;
37 - комбинация приборов;
38 - выключатель заднего противотуманного света;
39 - контрольная лампа противотуманного света;
40 - контрольная лампа обогрева заднего стекла;
41 - часы;
42 - выключатель обогрева заднего стекла;
43 - подрулевой переключатель;
44 - колодка для переключения проводов при установке блок-фар другого типа;
45 - регулятор освещения приборов;
46 - выключатель зажигания;
47 - колодки для подключения жгута проводов очистителей фар;
48 - розетка для переносной лампы;
49 - плафон индивидуального освещения салона;
50 - выключатель стоп-сигнала;
51 - плафон освещения салона;
52 - блок бортовой системы контроля;
53 - датчик указателя уровня топлива;
54 - выключатель аварийной сигнализации;
55 - датчик ремня безопасности водителя;
56 - прикуриватель;
57 - лампа подсветки пепельницы;
58 - выключатель лампы освещения вещевого ящика;
59 - колодка для подключения бортового компьютера;
60 - лампа освещения вещевого ящика;
61 - боковые указатели поворота;
62 - выключатели в стойках передних дверей;
63 - выключатели в стойках задних дверей;
64 - выключатель контрольной лампы стояночного тормоза;
65 - фонарь освещения багажника;
66 - датчик температуры для системы отопления;
67 - наружные задние фонари;
68 - внутренние задние фонари;
69 - фонари освещения номерного знака;
70 - элемент обогрева заднего стекла;
71 - колодка для подключения дополнительного стоп-сигнала;

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы оборудования авто ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением омывателя и очистителя двери задка.
