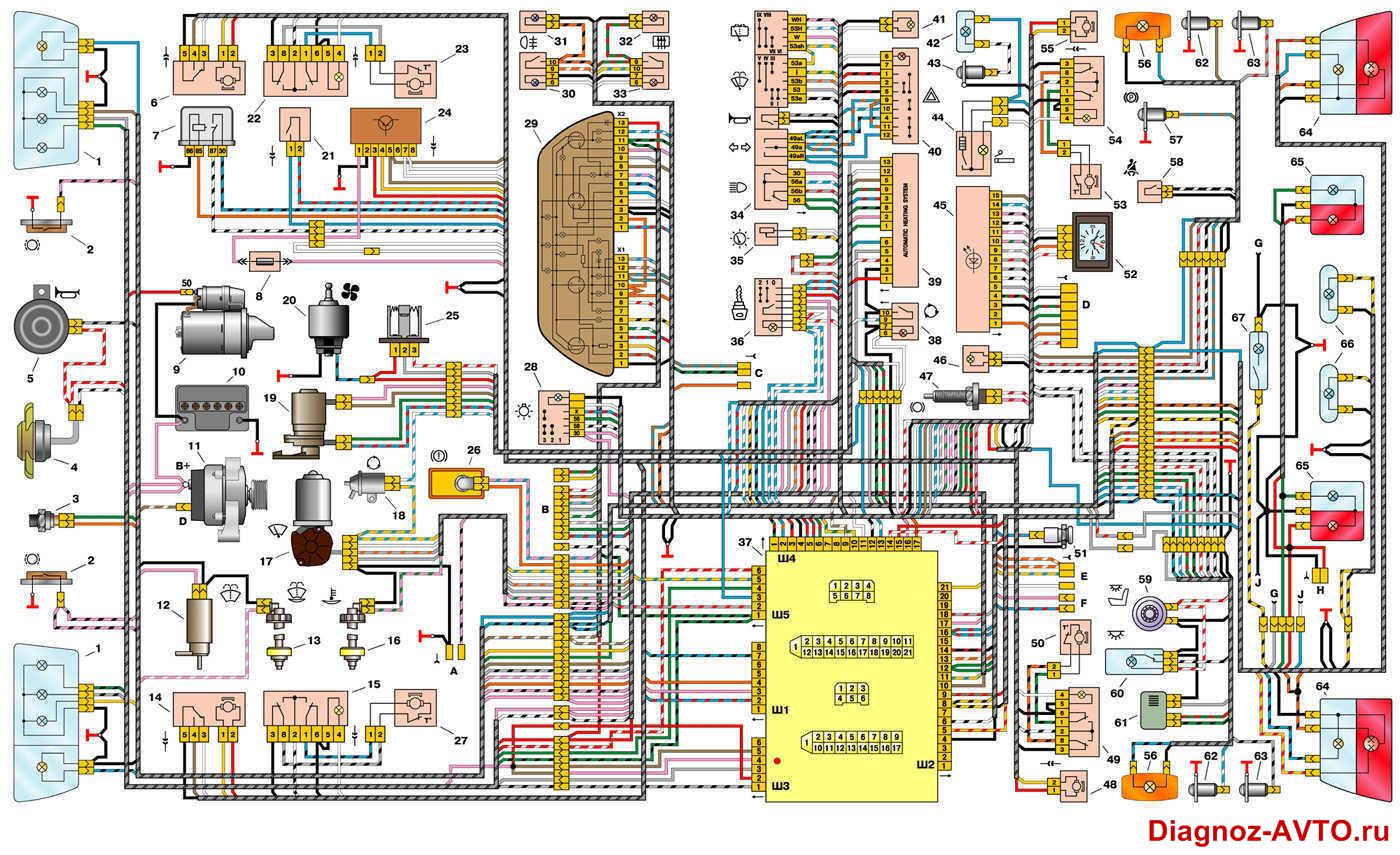

Общая схема электрооборудования ВАЗ-21102 инжектор

Общая схема электрооборудования ВАЗ-21102 инжектор



Общая схема электрооборудования ВАЗ-21102 инжектор

Описание электрической схемы.

1 - блок-фара
2 - датчики износа колодок передних тормозов
3 - выключатель света заднего хода 37 - монтажный блок
4 - электродвигатель вентилятора системы охлаждения двигателя
5 - звуковой сигнал
6 - моторедуктор блокировки замка правой передней двери
7 - реле включения электростеклоподъемников
8 - предохранитель на 8 А
9 - стартер
10 - аккумуляторная батарея
11 - генератор
12 - электродвигатель омывателя ветрового стекла
13 - датчик уровня омывающей жидкости
14 - моторедуктор блокировки замка левой передней двери
15 - переключатель электростеклоподъемника левой передней двери
16 - датчик уровня охлаждающей жидкости
17 - моторедуктор очистителя ветрового стекла
18 - клапан рециркуляции
19 - микромоторедуктор привода заслонки отопителя
20 - электродвигатель отопителя
21 - выключатель замка багажника
22 - переключатель электростеклоподъемника правой передней двери
23 - моторедуктор электростеклоподъемника правой передней двери
24 - блок управления системы блокировки замков дверей водителя
25 - дополнительный резистор электродвигателя отопителя
26 - датчик уровня тормозной жидкости
27 - моторедуктор электростеклоподъемника левой передней двери
28 - переключатель наружного освещения
29 - комбинация приборов
30 - выключатель заднего противотуманного света
31 - контрольная лампа противотуманного света
32 - контрольная лампа обогрева заднего стекла
33 - выключатель обогрева заднего стекла
34 - подрулевой переключатель
35 - выключатель освещения приборов
36 - выключатель зажигания
38 - выключатель клапана рециркуляции
39 - контроллер отопителя
40 - выключатель аварийной сигнализации
41 - лампа освещения рычагов управления отопителем
42 - лампа освещения вещевого ящика
44 - прикуриватель
45 - блок индикации бортовой системы контроля
46 - лампа освещения пепельницы
47 - выключатель сигнала торможения
48 - моторедуктор блокировки замка левой задней двери
49 - переключатель электростеклоподъемника левой задней двери
50 - моторедуктор электростеклоподъемника левой задней двери
51 - розетка для переносной лампы
52 - часы
53 - моторедуктор электростеклоподъемника правой задней двери
54 - переключатель электростеклоподъемника правой задней двери
55 - моторедуктор блокировки замка правой задней двери
56 - боковой указатель поворота
57 - выключатель контрольной лампы стояночного тормоза
58 - датчик ремня безопасности
59 - плафон направленного света
60 - плафон освещения салона
61 - датчик температуры воздуха в салоне
62 - выключатель в стойке передней двери
63 - выключатель в стойке задней двери
64 - наружный задний фонарь
65 - внутренний задний фонарь
66 - фонари освещения номерного знака
67 - фонарь освещения багажника

А - колодки для подключения электродвигателя омывателя заднего стекла
В - колодки для подключения жгута системы впрыска
С - к колодке жгута предупредительного света
D - колодка для подключения к бортовому компьютеру
Е - к колодке жгута очистителей фар
F - колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G - к элементу обогрева заднего стекла
H - колодка для подключения дополнительного сигнала торможения
J - к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
