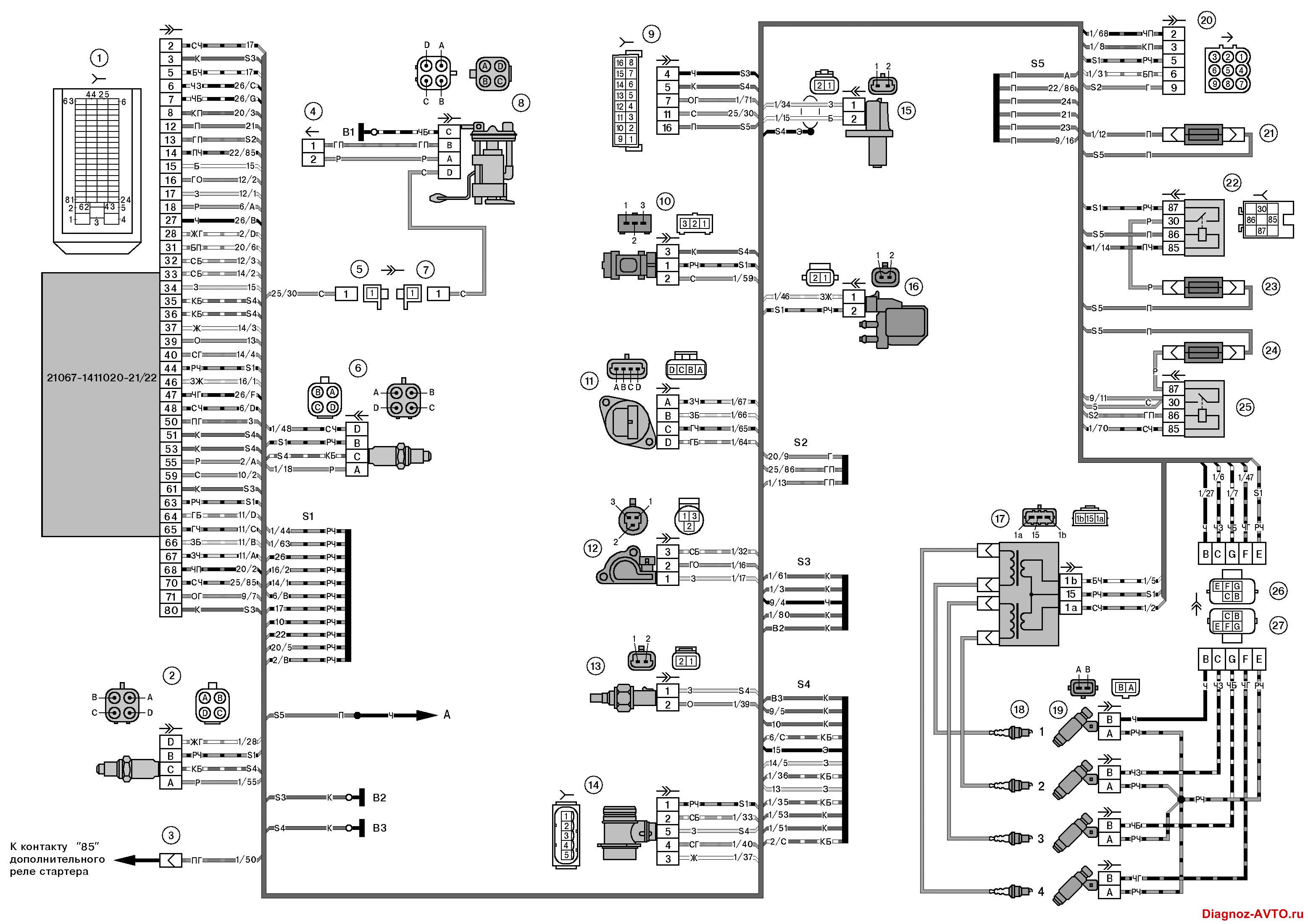

Номер блока ЭБУ : 21067-1411020-21,22

1 - контроллер,
2 - датчик кислорода диагностический,
3 - колодка жгута системы зажигания к жгуту правого брызговика,
4 - указатель уровня топлива,
5 - колодка жгута уровня топлива к жгуту датчика уровня топлива,
6 - датчик кислорода управляющий,
7 - колодка жгута датчика уровня топлива к жгуту системы зажигания,
8 - электробензонасос,
9 - колодка диагностики,
10 - датчик скорости,
11 - регулятор холостого хода,
12 - датчик положения дроссельной заслонки,
13 - датчик температуры охлаждающей жидкости,
14 - датчик массового расхода воздуха,
15 - датчик положения коленчатого вала,
16 - электромагнитный клапан продувки адсорбера,
17 - катушка зажигания,
18 - свечи зажигания,
19 - форсунки,
20 - колодка жгута системы зажигания к жгуту панели приборов,
21 - предохранитель цепи питания контроллера,
22- реле зажигания,
23 - предохранитель реле зажигания,
24 - предохранитель цепи питания электробензонасоса,
25 - реле электробензонасоса,
26 - колодка жгута системы зажигания к жгуту форсунок,
27 - колодка жгута форсунок к жгуту системы зажигания.

А - к клемме "плюс" аккумуляторной батареи;
В1 - точка заземления жгута датчика уровня топлива;
В2,В3 - точка заземления жгута системы зажигания;
