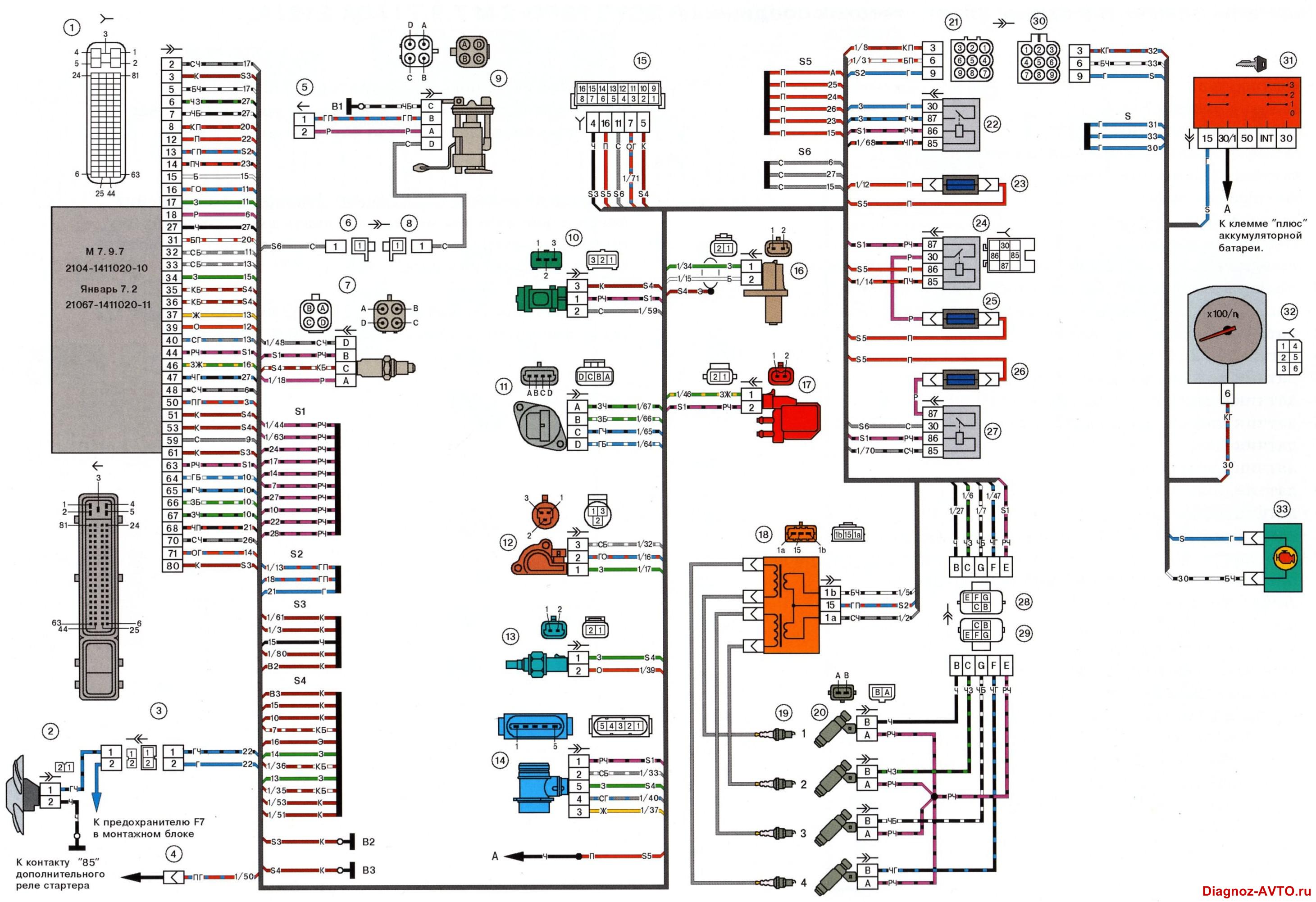

Номер блока ЭБУ : 2104-1411020-10, 21067-1411020-11,12

1 - контроллер
2 - электровентилятор системы охлаждения
3 - колодка жгута системы зажигания к жгуту левого
брызговика
4 - колодка жгута системы зажигания к жгуту правого брызговика
5 - указатель уровня топлива
6 - колодка жгута уровня топлива к жгуту датчика уровня топлива
7 - датчик кислорода
8 - колодка жгута датчика уровня топлива к жгуту системы зажигания
9 - электробензонасос
10 - датчик скорости
11 - регулятор холостого хода
12 - датчик положения дроссельной заслонки
13 - датчик температуры охлаждающей жидкости
14 - датчик массового расхода воздуха
15 - колодка диагностики
16 - датчик положения коленчатого вала
17 - электромагнитный клапан продувки адсорбера
18 - катушка зажигания
19 - свечи зажигания
20 - форсунки
21 - колодка жгута системы зажигания к жгуту панели приборов
22 - реле электровентилятора
23 - предохранитель цепи питания контроллера
24 - реле зажигания
25 - предохранитель реле зажигания
26 - предохранитель цепи питания электробензонасоса
27 - реле электробензонасоса
28 - колодка жгута системы зажигания к жгуту форсунок
29 - колодка жгута форсунок к жгуту системы зажигания
30 - колодка жгута панели приборов к жгуту системы зажигания
31 - выключатель зажигания
32 - комбинация приборов
33 - табло антитоксичной системы двигателя

А - к клемме "плюс" аккумуляторной батареи;
В1 - точка заземления жгута датчика уровня топлива;
В2,В3 - точка заземления жгута системы зажигания
