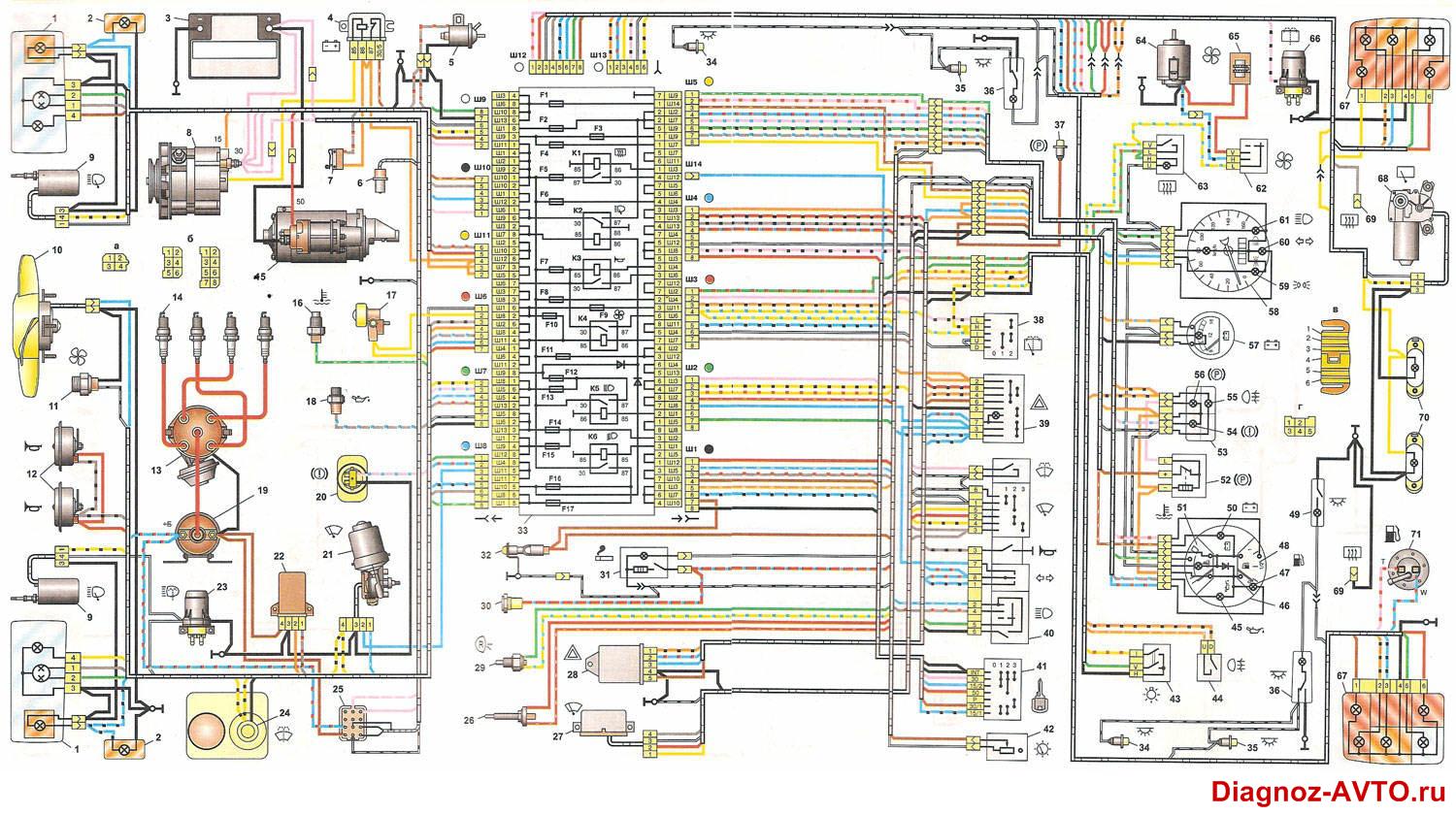

Схема ВАЗ-2104, для автомобилей ранних годов выпуска. От стандартной схемы ее отличают генератор Г-222, 10-ти контактный включатель аварийной сигнализации, 5-ти контактное реле указателей поворотов и аварийной сигнализации, датчик верхней мертвой точки 1-го цилиндра, колодка диагностики, лампа-индикатор обогрева заднего стекла непосредственно в выключателе, отсутствие контрольной лампы воздушной заслонки карбюратора, двухпозиционный выключатель внешнего освещения и трехпозиционный подрулевой переключатель света.

1 - блок-фары;
2 - боковые указатели поворота;
3 - аккумуляторная батарея;
4 - реле контрольной лампы заряда аккумуляторной батареи;
5 - электропневмоклапан карбюратора;
6 - датчик верхней мертвой точки 1-го цилиндра;
7 - микровыключатель карбюратора;
8 - генератор Г-222;
9 - моторедукторы очистителей фар;
10 - электродвигатель вентилятора системы охлаждения двигателя;
11 - датчик включения электродвигателя вентилятора;
12 - звуковые сигналы;
13 - распределитель зажигания;
14 - свечи зажигания;
15 - стартер;
16 - датчик указателя температуры охлаждающей жидкости;
17 - подкапотная лампа;
18 - датчик контрольной лампы давления масла;
19 - катушка зажигания;
20 - датчик уровня тормозной жидкости;
21 - моторедуктор очистителя ветрового стекла;
22 - блок управления электропневмоклапаном карбюратора;
23 - электродвигатель насоса омывателя фар;
24 - электродвигатель насоса омывателя ветрового стекла;
25 - колодка диагностики;
26 - выключатель стоп-сигнала;
27 - реле-прерыватель очистителя ветрового стекла;
28 - реле-прерыватель аварийной сигнализации и указателей поворота;
29 - выключатель света заднего хода;
30 - штепсельная розетка для переносной лампы;
31 - прикуриватель;
32 - лампа освещения вещевого ящика;
33 - монтажный блок (вместо реле КЗ установлена перемычка);
34 - выключатели плафонов на стойках передних дверей;
35 - выключатели плафонов на стойках задних дверей;
36 - плафоны;
37 - выключатель контрольной лампы стояночного тормоза;
38 - переключатель очистителя и омывателя заднего стекла;
39 - выключатель аварийной сигнализации;
40 - трехрычажный переключатель;
41 - выключатель зажигания;
42 - выключатель освещения приборов;
43 - выключатель наружного освещения;
44 - выключатель заднего противотуманного света;
45 - контрольная лампа давления масла;
46 - комбинация приборов;
47 - контрольная лампа резерва топлива;
48 - указатель уровня топлива;
49 - плафон освещения задней части салона;
50 - контрольная лампа заряда аккумуляторной батареи;
51 - указатель температуры охлаждающей жидкости;
52 - реле-прерыватель контрольной лампы стояночного тормоза;
53 - блок контрольных ламп;
54 - контрольная лампа уровня тормозной жидкости;
55 - контрольная лампа заднего противотуманного света;
56 - контрольная лампа стояночного тормоза;
57 - вольтметр;
58 - спидометр;
59 - контрольная лампа наружного освещения;
60 - контрольная лампа указателей поворота;
61 - контрольная лампа дальнего света фар;
62 - переключатель вентилятора отопителя;
63 - выключатель обогрева заднего стекла с контрольной лампой включения;
64 - электродвигатель вентилятора отопителя;
65 - дополнительный резистор электродвигателя отопителя;
66 - электродвигатель насоса омывателя заднего стекла;
67 - задние фонари;
68 - моторедуктор очистителя заднего стекла;
69 - колодки для подключения к элементу обогрева заднего стекла;
70 - фонари освещения номерного знака;
71 - датчик указателя уровня и резерва топлива.
