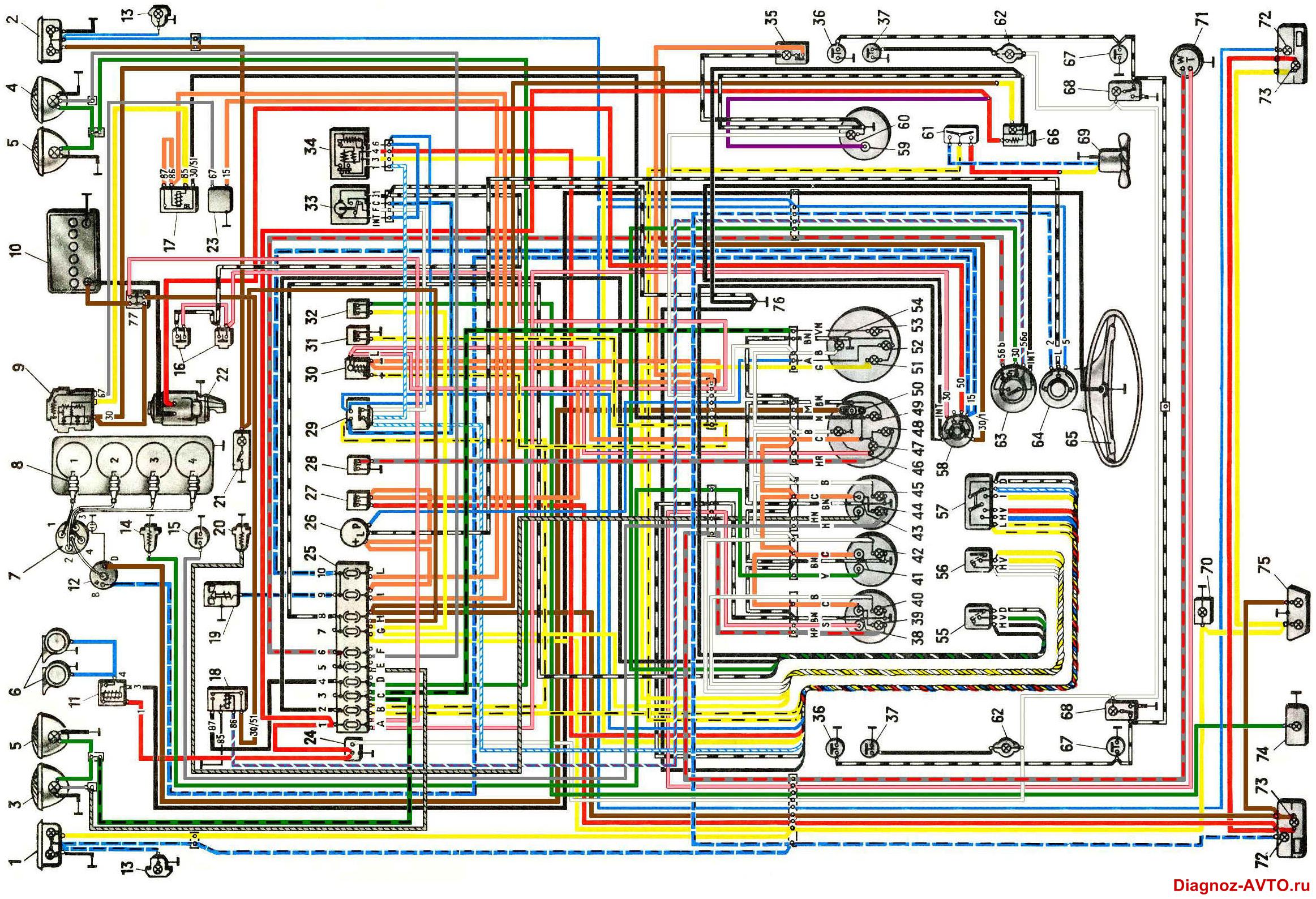

Общая схема электрооборудования ВАЗ-2103
Общая схема электрооборудования ВАЗ-2103
Описание электрической схемы.
1,2. Подфарники.
3,4. Наружные фары.
5. Внутренние фары.
6. Звуковые сигналы.
7. Распределитель зажигания ВАЗ 2103.
8. Свечи зажигания ВАЗ 2103.
9. Генератор ВАЗ 2103.
10. Аккумуляторная батарея ВАЗ 2103.
11. Реле включения звуковых сигналов.
12. Катушка зажигания ВАЗ 2103.
13. Боковые указатели поворота.
14. Датчик указателя температуры охлаждающей жидкости ВАЗ 2103.
15. Датчик контрольной лампы давления масла ВАЗ 2103.
16. Датчик контрольной лампы уровня тормозной жидкости ВАЗ 2103.
17. Реле зарядки аккумуляторной батареи ВАЗ 2103.
18. Реле включения фар.
19. Клапан карбюратора ВАЗ 2103.
20. Датчик указателя давления масла ВАЗ 2103.
21. Подкапотная лампа.
22. Стартер ВАЗ 2103.
23. Регулятор напряжения.
24. Патрон подключения переносной лампы.
25. Блок плавких предохранителей ВАЗ 2103.
26. Реле - прерыватель указателей поворота.
27. Выключатель стоп-сигнала.
28. выключатель контрольной лампы воздушной заслонки карбюратора.
29. Выключатель насоса омывателя.
30. Реле - прерыватель контрольной лампы включении ручного тормоза.
31. Включатель контрольной лампы включении ручного тормоза.
32. Включатель фонаря заднего хода.
33. Электродвигатель стеклоочистителя ВАЗ 2103.
34. Реле стеклоочистителя ВАЗ 2103.
35. Лампа освещения вещевого ящика.
36. Выключатель плафона расположенный на стойках передних дверей.
37. Выключатель фонаря сигнализации открытия передней двери.
38. Указатель уровня топлива ВАЗ 2103.
39. Контрольная лампа указателя резерва топлива ВАЗ 2103.
40. Лампа освещения указателя уровня топлива.
41. Указатель температуры жидкости в системе охлаждения двигателя ВАЗ 2103.
42. Лампа освещения указателя температуры жидкости.
43. Указатель давления масла ВАЗ 2103.
44. Контрольная лампа недостаточного давления масла ВАЗ 2103.
45. Лампа освещения указателя давления масла.
46. Лампа освещения тахометра ВАЗ 2103.
47. Контрольная лампа включения ручного тормоза и недостаточного уровня жидкости в бачках системы гидропривода тормозов.
48. Контрольная лампа управления воздушной заслонкой карбюратора.
49. Контрольная лампа зарядки аккумуляторной батареи.
50. Тахометр ВАЗ 2103.
51. Контрольная лампа включения габаритного света.
52. Контрольная лампа включения указателей поворота.
53. Контрольная лампа включения дальнего света фар.
54. Лампа освещения спидометра ВАЗ 2103.
55. Выключатель наружного освещения.
56. Выключатель освещения приборов.
57. Трехпозиционный переключатель стеклоочистителя.
58. Замок зажигания.
59. Электрические часы ВАЗ 2103.
60. Лампа освещения часов.
61. Трехпозиционный переключатель электродвигателя отопителя.
62. Фонарь сигнализации открытой передней двери.
63. Переключатель света фар.
64. Переключатель указателей поворота.
65. Выключатель звукового сигнала.
66. Прикуриватель.
67. Выключатель плафона, расположенный в стойках задней двери.
68. Плафон внутреннего освещения кузова.
69. Электродвигатель отопителя.
70. Лампа освещения багажника.
71. Датчик указателя уровня топлива и указателя резерва топлива ВАЗ 2103.
72. Лампа указателя поворота.
73. Двухнитевая лампа указателя габарита и стоп-сигнала.
74. Фонарь заднего хода.
75. Фонари освещения номерного знака.
76. Точка соединения с «массой».
77. Электрический разъем.
