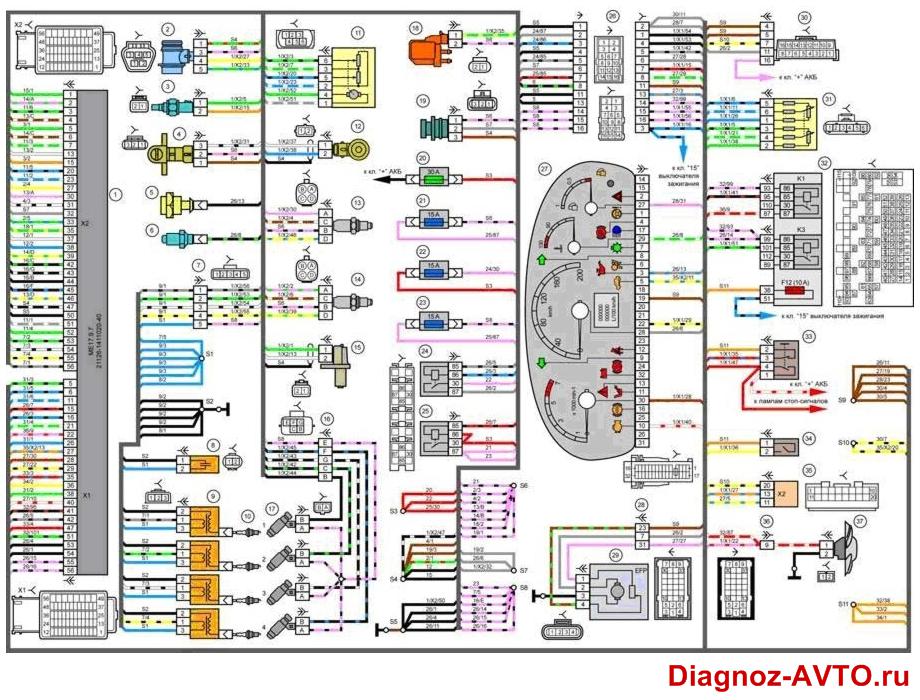

Номер блока ЭБУ : 21126-1411020-40



1 - контроллер;

2 - датчик массового расхода воздуха;

3 - датчик температуры охлаждающей жидкости;

4 - датчик положения распределительного вала(фаз);

5 - датчик контрольной лампы давления масла;

6 - датчик указателя температуры охлаждающей жидкости;

7 - колодки жгута системы зажигания и жгута катушек зажигания;

8 - помехоподавительный конденсатор;

9 - катушки зажигания;

10 - свечи зажигания;

11 - дроссельный патрубок с электроприводом;

12 - датчик детонации;

13 - датчик кислорода управляющий;

14 - датчик кислорода диагностический;

15 - датчик положения коленчатого вала;

16 - колодки жгута системы зажигания и жгута форсунок;

17 - форсунки;

18 - электромагнитный клапан продувки адсорбера;

19 - датчик скорости автомобиля;

20 - блок предохранителей основной;

21 - предохранитель 1 реле зажигания;

22 - предохранитель цепи питания электробензонасоса;

23 - предохранитель 2 реле зажигания;

24 - реле электробензонасоса;

25 - реле зажигания;

26 - колодки жгута системы зажигания и жгута панели приборов;

27 - комбинация приборов;

28 - контакты колодок жгута панели приборов и жгута заднего;

29 - модуль электробензонасоса;

30 - колодка диагностики;

31 - педаль акселератора электронная;

32 - монтажный блок (К1 - реле электровентилятора системы охлаждения двигателя, К3 - дополнительное реле стартера);

33 - выключатель сигнала торможения;

34 - выключатель сигнала положения педали сцепления;

35 - контроллер электропакета;

36 - контакты колодок жгута панели приборов и жгута переднего;

37- электровентилятор системы охлаждения двигателя.
