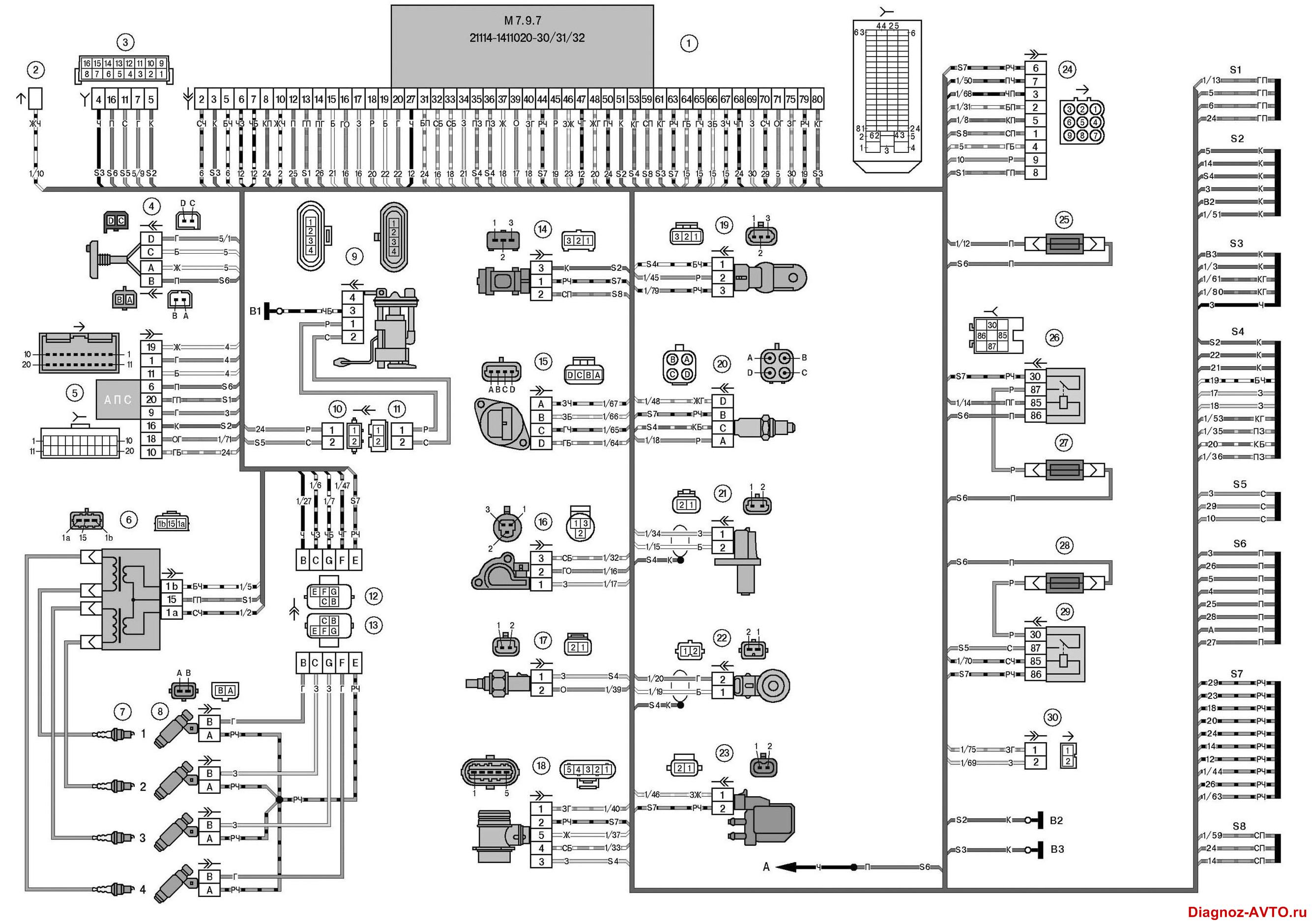

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 1118 Евро-2, контроллеры Bosch 7.9.7 и Январь 7.2

Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 1118 Евро-2, контроллеры Bosch 7.9.7 и Январь 7.2



Электросхема ЭСУД автомобилей LADA SAMARA c двигателем 1118 Евро-2, контроллеры  Bosch 7.9.7 и Январь 7.2

Описание электрической схемы.

Номер блока ЭБУ : 21114-1411020-30, 21114-1411020-31,32

1 - контроллер
2 - колодка жгута системы зажигания к жгуту панели приборов
3 - колодка диагностики
4 - датчик-сигнализатор иммобилизатора(АПС)
5 - блок управления иммобилизатором(АПС)
6 - катушка зажигания
7 - свечи зажигания
8 - форсунки
9 - электробензонасос
10,11 - колодка жгута системы зажигания к жгуту электробензонасоса
12 - колодка жгута системы зажигания к жгуту форсунок
13 - колодка жгута форсунок к жгуту системы зажигания
14 - датчик скорости
15 - регулятор холостого хода
16 - датчик положения дроссельной заслонки
17 - датчик температуры охлаждающей жидкости
18 - датчик массового расхода воздуха
19 - датчик положения распределительного вала(фаз)
20 - датчик кислорода
21 - датчик положения коленчатого вала
22 - датчик детонации
23 - электромагнитный клапан продувки адсорбера
24 - колодка жгута системы зажигания к жгуту панели приборов
25 - предохранитель цепи питания контроллера
26 - реле зажигания
27 - предохранитель реле зажигания
28 - предохранитель цепи питания электробензонасоса
29 - реле электробензонасоса
30 - колодка жгута системы зажигания к жгуту кондиционера

А - к клемме "плюс" аккумуляторной батареи
B1 - точка заземления жгута датчика уровня топлива
В2,В3 - точки заземления жгута системы зажигания
2115-3724026-70 - Жгут системы зажигания
