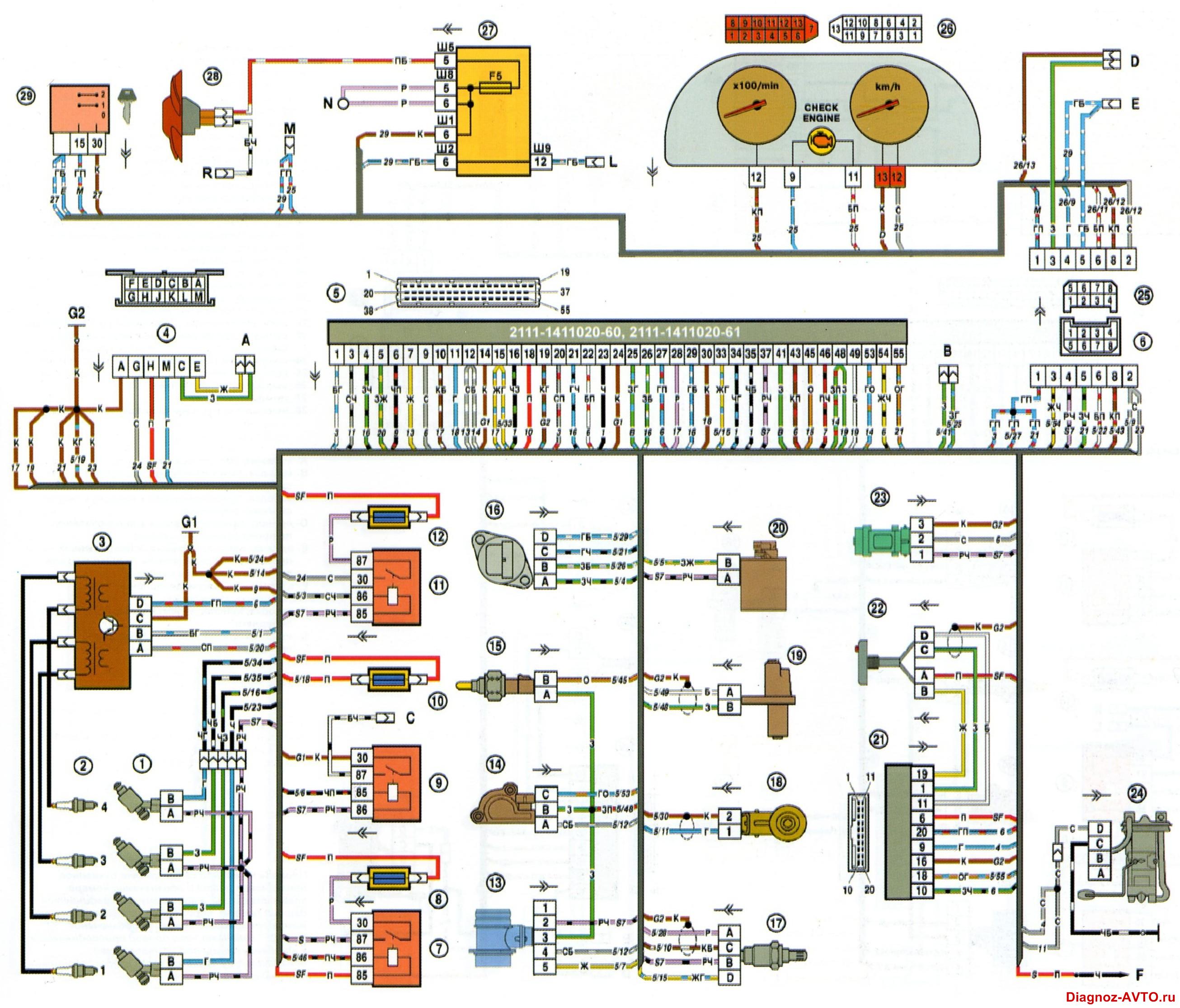

Номер блока ЭБУ : 2111-1411020-60, 2111-1411020-61



1 - форсунки

2 - свечи зажигания

3 - модуль зажигания

4 - колодка диагностики

5 - контроллер

6 - колодка, присоединяемая к жгуту панели приборов

7 - главное реле

8 - предохранитель главного реле

9 - реле электровентилятора

10 - предохранитель цепи питания контроллера

11 - реле электробензонасоса

12 - предохранитель цепи питания электробензонасоса

13 - датчик массового расхода воздуха

14 - датчик положения дроссельной заслонки

15 - датчик температуры охлаждающей жидкости

16 - регулятор холостого хода

17 - датчик кислорода

18 - датчик детонации

19 - датчик положения коленчатого вала

20 - электромагнитный клапан продувки адсорбера

21 - блок управления АПС

22 - индикатор состояния АПС

23 - датчик скорости

24 - электробензонасос с датчиком уровня топлива

25 - колодка, присоединяемая к жгуту системы зажигания

26 - комбинация приборов

27 - монтажный блок

28 - электровентилятор системы охлаждения

29 - выключатель зажигания



А - колодка присоединяемая к жгуту салонной группы АБС

В - колодка, присоединяемая к жгуту кондиционера

С - колодка, присоединяемая к колодке R жгута переднего

D - контакты колодки к маршрутному компьюперу

Е - контакт колодки к блоку бортовой системы контроля

F - к клемме "+" аккумуляторной батареи

G1,G2 - точки заземления

L - колодка, присоединяемая к выключателю плафона освещения салона

М - контакты колодки к выключателю наружного освещения

N - к клемме "В+" генератора

R - колодка, присоединяемая к колодке С жгута системы зажигания
