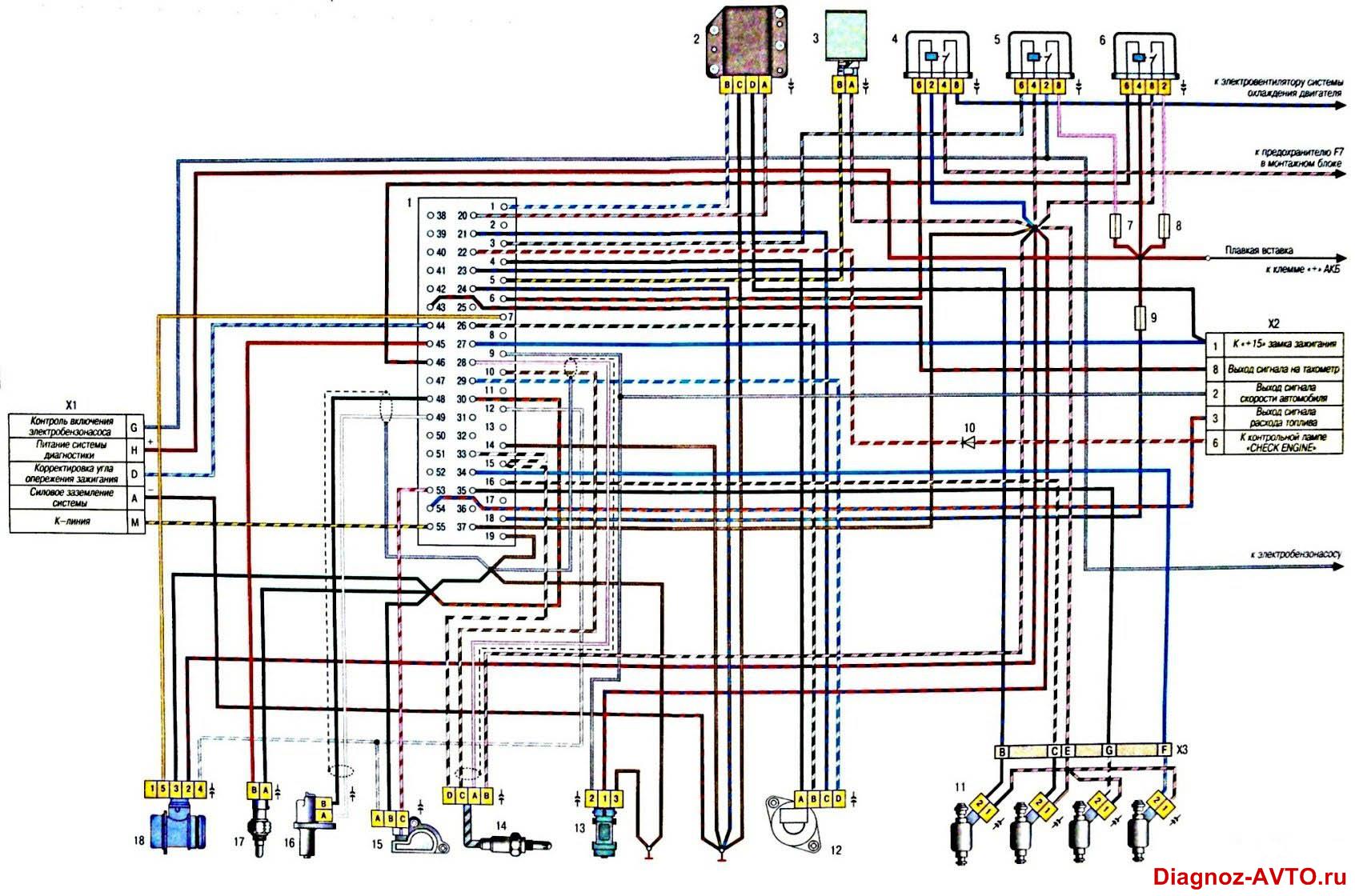

1 - разъем контроллера;
2 - модуль зажигания;
3 - электромагнитный клапан продувки адсорбера;
4 - реле электровентилятора;
5 - реле электробензонасоса;
6 - главное реле;
7 - предохранитель на реле электробензонасоса;
8 - предохранитель, защищающий силовые цепи главного реле;
9 - предохранитель на цепь постоянного питания контроллера;
10 - диод;
11 -форсунки;
12 -регулятор холостого хода;
13 - датчик скорости;
14 - датчик концентрации кислорода;
15 - датчик положения дроссельной заслонки;
16 - датчик положения коленчатого вала;
17 - датчик температуры охлаждающей жидкости;
18 - датчик массового расхода воздуха;

Х1 - колодка диагностика;
Х2 - колодка соединения с системой электрооборудования автомобиля ВАЗ 2104.
