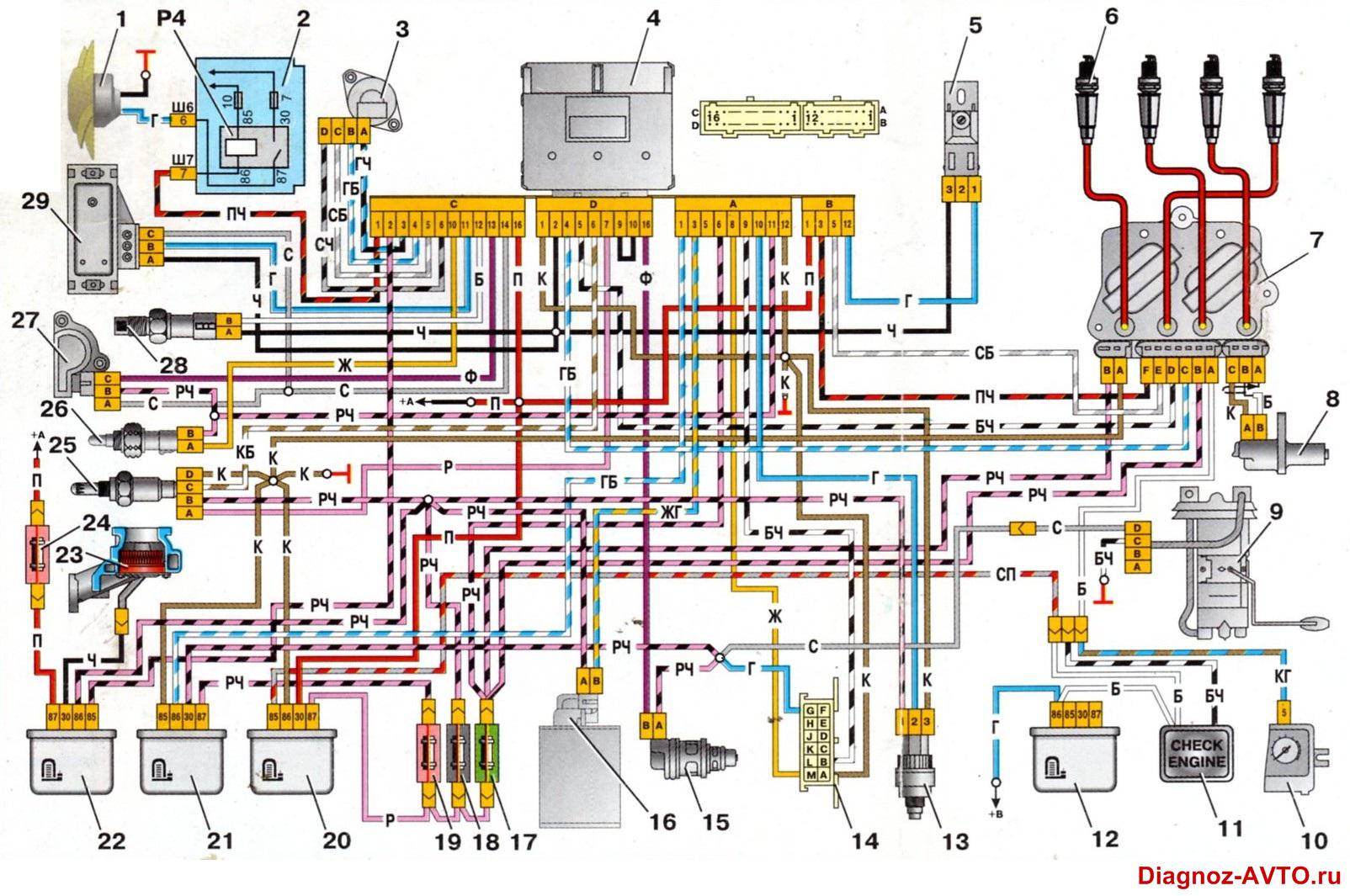

Электрическая схема ЭСУД классических автомобилей ВАЗ с контроллером GM (моновпрыск)

Электрическая схема ЭСУД классических автомобилей ВАЗ с контроллером GM (моновпрыск)



Электрическая схема ЭСУД классических автомобилей ВАЗ с контроллером GM (моновпрыск)

Описание электрической схемы.

1 - электровентилятор системы охлаждения;
2 - монтажный блок;
3 - регулятор холостого хода;
4 - контроллер;
5 - октан-потенциометр;
6 - свечи зажигания;
7 - модуль зажигания;
8 - датчик положения коленчатого вала;
9 - электробензонасос с датчиком уровня топлива;
10 - тахометр;
11 - контрольная лампа "CHECK ENGINE";
12 - реле зажигания;
13 - датчик скорости;
14 - колодка диагностики;
15 - форсунка;
16 - клапан продувки адсорбера;
17 - предохранитель системы впрыска;
18 - предохранитель системы впрыска;
19 - предохранитель системы впрыска;
20 - реле зажигания системы впрыска;
21 - реле включения электробензонасоса;
22 - реле электроподогревателя впускной трубы;
23 - электроподогреватель впускной трубы;
24 - предохранитель подогревателя впускной трубы;
25 - датчик кислорода;
26 - датчик температуры охлаждающей жидкости;
27 - датчик положения дроссельной заслонки;
28 - датчик температуры воздуха;
29 - датчик абсолютного давления;
А - к клемме "+" аккумуляторной батареи; В - к клемме "15" выключателя зажигания; Р4 - реле включения электровентилятора;
